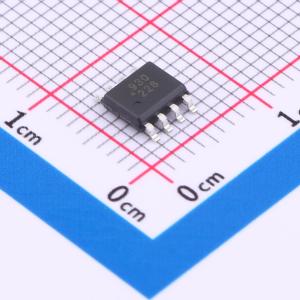

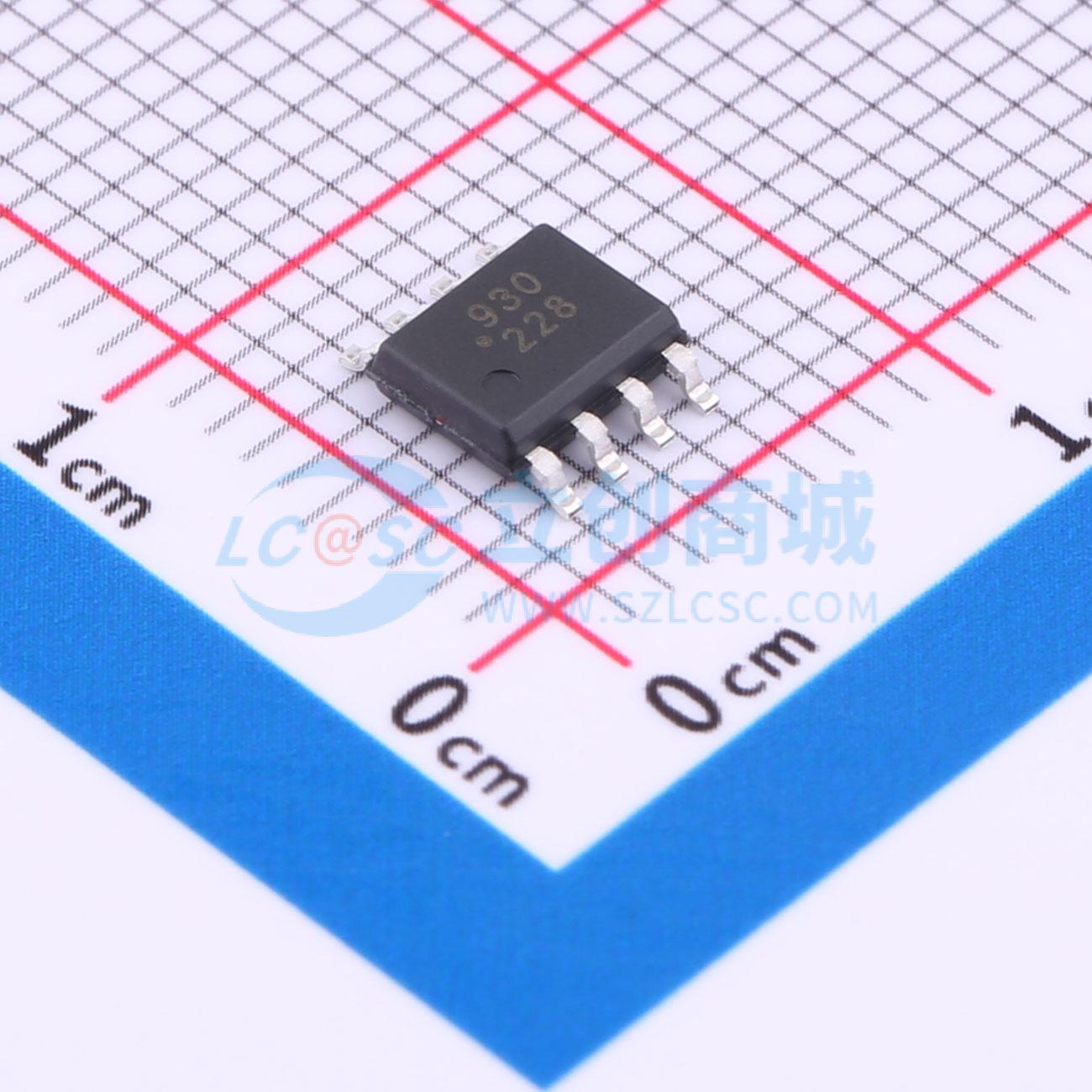

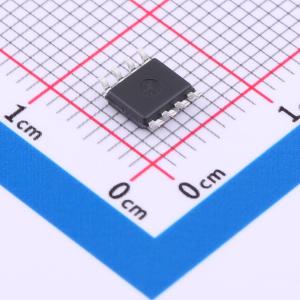

温馨提醒：图片仅供参考，商品以实物为准
HCPL-0930-500E
HCPL-0930-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS数字隔离器具有高速性能和出色的瞬态抗扰度规格。对称磁耦合屏障使这些器件的典型脉冲宽度失真为2 ns，典型传播延迟偏差为4 ns，数据速率为100 Mbaud，使其成为行业中最快的数字隔离器。单通道数字隔离器具有低电平有效逻辑输出使能。双通道数字隔离器配置为单向和双向，以全双工模式运行，非常适合数字现场总线应用
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-0930-500E
- 商品编号
- C6795994
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~5.5V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 100Mbps | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 18ns | |
| 传播延迟 tpHL | 18ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 150mW |
商品特性
- +3.3V 和 +5V TTL/CMOS 兼容
- 最大脉宽失真 3 ns
- 最大传输延迟偏斜 6 ns
- 最大传输延迟 15 ns
- 高速：100 MBd
- 最小共模抑制比 15 kV/μs
- 三态输出 (HCPL-9000/-0900)
- 2500V RMS 隔离
- 通过 UL1577 和 IEC 61010-1 认证
应用领域
- 数字现场总线隔离
- 多路复用数据传输
- 计算机外设接口
- 高速数字系统
- 隔离数据接口
- 逻辑电平转换
