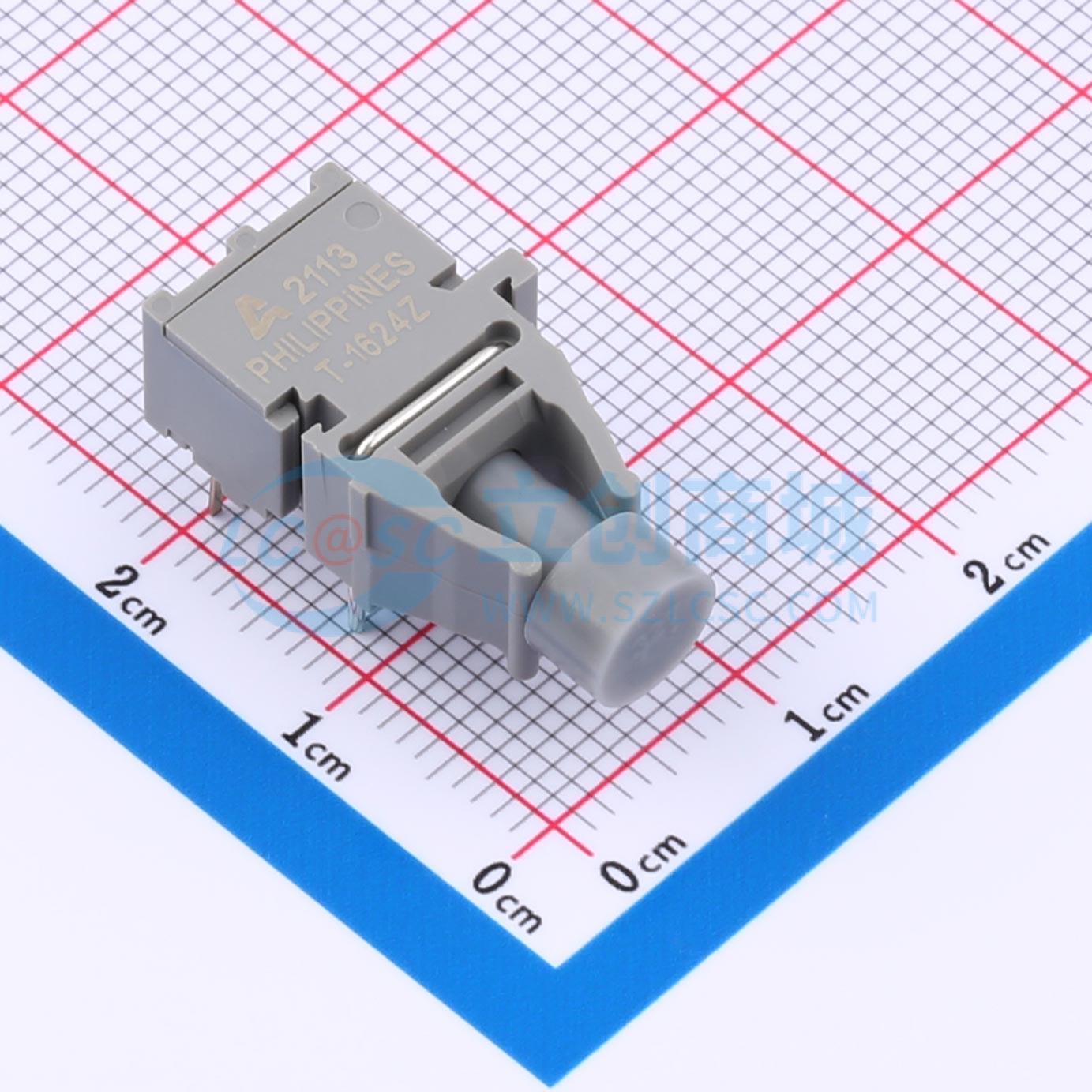

AFBR-1624Z
DC-50Mbaud多功能链路光纤收发器，适用于1mmPOF和200um PCS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AFBR-16xxZ 发射器利用一个 650-nm LED 光源，集成光学器件和驱动 IC，以高效耦合到 1-mm 聚合物光纤 (POF)。AFBR-26x4Z/25x9Z 接收器由一个集成光电二极管的 IC 组成，以产生与逻辑兼容的输出。发射器输入和接收器输出与 TTL 逻辑系列兼容。该对设备可在 1-mm POF 上以任何类型的信号从 DC 到 50 Mbaud 的速率传输，距离可达 50 米；在 10 Mbaud 时，距离可达 200 米；在 50 Mbaud 时，距离可达 120 米，使用 200-μm 塑料包覆硅 (PCS)。发射器是一个 3 针设备，接收器是一个 4 针设备，封装在 Versatile Link 外壳中。Versatile Link 组件可以互锁（N-plexed 一起）以最小化空间并提供双连接，使用双连接器。各种单路和双路连接器以及 POF 电缆可用于 Versatile Link 组件。
- 品牌名称
- Broadcom(博通)
- 商品型号
- AFBR-1624Z
- 商品编号
- C6796015
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 光纤收发器 | |
| 类型 | 发送器 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 波长 | 685nm | |
| 距离 | 200m；50m；120m | |
| 信令速率 | 50MBd |
商品概述
AFBR-16xxZ 发射器利用一个 650-nm LED 光源，集成光学器件和驱动 IC，以高效耦合到 1-mm 聚合物光纤 (POF)。AFBR-26x4Z/25x9Z 接收器由一个集成光电二极管的 IC 组成，以产生与逻辑兼容的输出。发射器输入和接收器输出与 TTL 逻辑系列兼容。该对设备可在 1-mm POF 上以任何类型的信号从 DC 到 50 Mbaud 的速率传输，距离可达 50 米；在 10 Mbaud 时，距离可达 200 米；在 50 Mbaud 时，距离可达 120 米，使用 200-μm 塑料包覆硅 (PCS)。发射器是一个 3 针设备，接收器是一个 4 针设备，封装在 Versatile Link 外壳中。Versatile Link 组件可以互锁（N-plexed 一起）以最小化空间并提供双连接，使用双连接器。各种单路和双路连接器以及 POF 电缆可用于 Versatile Link 组件。
应用领域
- 工业控制和工厂自动化
- RS-232 和 RS-485 的扩展
- 高电压隔离
- 消除地环路
- 减少电压瞬变敏感性
