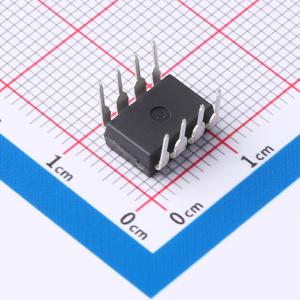

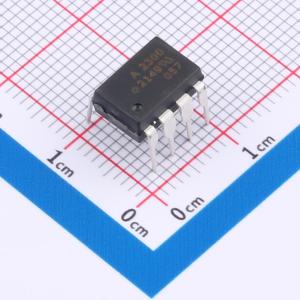

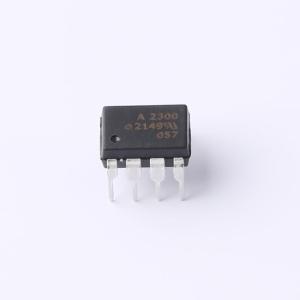

温馨提醒：图片仅供参考，商品以实物为准
HCPL-2300-000E
HCPL-2300-000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 光耦合器将820 nm AlGaAs光子发射二极管与集成高增益光子探测器相结合。这种由安华高设计和制造的半导体器件组合，为隔离逻辑和数据通信电路的设计者带来了新的高性能能力。 新型低电流、高速AlGaAs发射器采用独特的扩散结制造，在低驱动电流下具有快速上升和下降时间的优点。这些独特的特性使该器件可用于具有接地环路隔离和改进共模抑制的RS-232-C接口。作为线路接收器，由于较低的IF和VF规格，在给定的数据速率下，HCPL-2300/HCPL-0300将在更长的线路长度上工作。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-2300-000E
- 商品编号
- C6795995
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.75V~5.25V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 0.4V/ns | |
| 传输速率 | 5Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 160ns | |
| 传播延迟 tpHL | 200ns | |
| 输入阈值电流(FH) | 750uA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 40mW | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 3V | |
| 正向电流(If) | 5mA |
