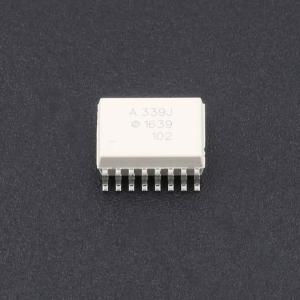

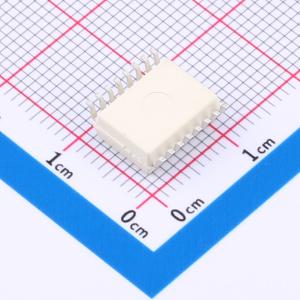

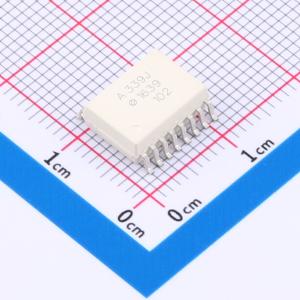

ACPL-339J-000E
ACPL-339J-000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款先进的1.0 A双输出、易于使用的智能IGBT和功率MOSFET栅极驱动光耦接口。独特设计支持各种电流额定值的MOSFET缓冲器，使系统工程师通过更换MOSFET缓冲器和功率IGBT/MOSFET开关，使用一个硬件平台来支持不同的系统功率额定值，且无需重新设计关键电路隔离和短路保护。这一概念最大限度地提高了电机控制和功率转换应用中从低到高功率额定值的栅极驱动设计可扩展性。包含一个AlGaAs LED，该LED与一个带有两个功率输出级的集成电路光耦合，具有主动定时控制，可防止外部MOSFET缓冲器发生交叉导通
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-339J-000E
- 商品编号
- C6795996
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| CMTI(kV/us) | 25kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 5.5A |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 300ns | |
| 传播延迟 tpLH | 300ns | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 600mW | |
| 工作温度 | -40℃~+105℃ |
商品概述
ACPL-339J是一款先进的1.0 A双输出、易于使用的智能IGBT和功率MOSFET栅极驱动光耦接口。ACPL-339J专为支持各种电流额定值的MOSFET缓冲器而设计，系统工程师通过互换MOSFET缓冲器和功率IGBT/MOSFET开关，使用一个硬件平台就能更轻松地支持不同的系统功率额定值。进行这些更改时，无需重新设计关键的电路隔离和短路保护。这一理念最大限度地提高了栅极驱动设计的可扩展性，适用于从低到高功率额定值的电机控制和功率转换应用。 ACPL-339J包含一个AlGaAs LED。该LED与一个集成电路进行光耦合，该集成电路有两个功率输出级，具备主动时序控制功能，可防止外部MOSFET缓冲器出现交叉导通。它还集成了VCE检测、欠压锁定（UVLO）、“软”IGBT关断和隔离集电极开路故障反馈等功能，以提供最大的设计灵活性和电路保护。在IEC/EN/DIN EN 60747-5-5标准中，ACPL-339J的绝缘电压为VIORM = 1414 Vpeak。
商品特性
- 用于外部NMOS和PMOS缓冲器的双输出驱动
- 最小峰值输出电流为1.0 A
- 主动时序控制，防止MOSFET缓冲器出现交叉导通
- IGBT去饱和检测
- 隔离式去饱和（DESAT）和欠压锁定（UVLO）故障反馈
- 故障期间可配置的“软”关断
- 正负电源带迟滞功能的欠压锁定保护（UVLO）
- 在整个温度范围内最大传播延迟为300 ns
- LED输入电流低，为6.0 mA至10.0 mA
- 在VCM = 1500 V时，最小共模抑制比（CMR）为25 kV/μs
- 宽VCC工作范围：15 V至30 V
- 工业温度范围：-40℃至105℃
- SO-16封装
- 安全认证待审批 – UL认证5000 VRMS，持续1分钟 – CSA – IEC/EN/DIN EN 60747-5-5，VIORM = 1414 Vpeak
应用领域
- IGBT/功率MOSFET栅极驱动接口
- 交流和无刷直流电机驱动器
- 可再生能源逆变器
- 工业逆变器
- 开关电源
