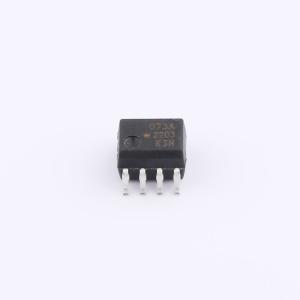

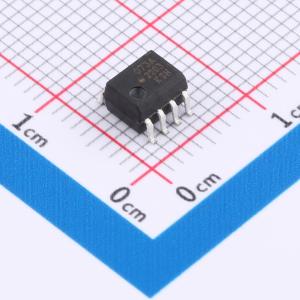

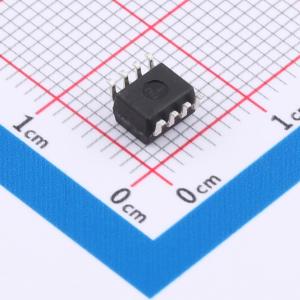

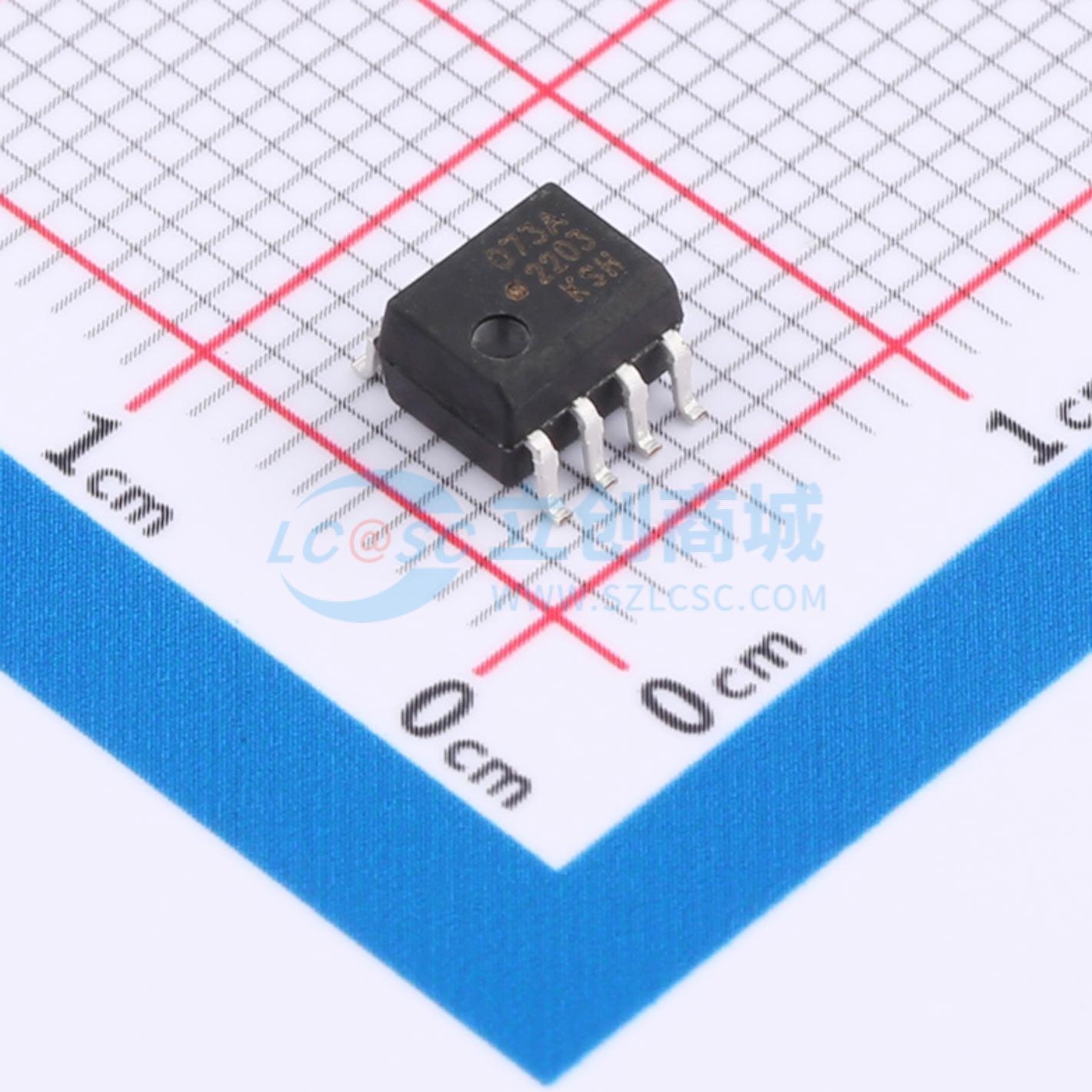

HCPL-073A-000E
HCPL-073A-000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些是非常低功耗、高增益的单通道和双通道光耦合器。单通道8引脚DIP配置与行业标准6N139引脚兼容，双通道8引脚DIP配置与流行标准HCPL-2731引脚兼容。SO-8封装的单通道和双通道产品与之等效。每个通道可以用低至40μA的输入电流驱动，典型电流传输比为3500%
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-073A-000E
- 商品编号
- C6795985
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 1.6V~18V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 800% | |
| 通道数 | 2 | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 65us | |
| 传播延迟 tpHL | 70us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 115mW | |
| 正向压降(Vf) | 1.25V | |
| 直流反向耐压(Vr) | 2.5V | |
| 正向电流(If) | 5mA |
