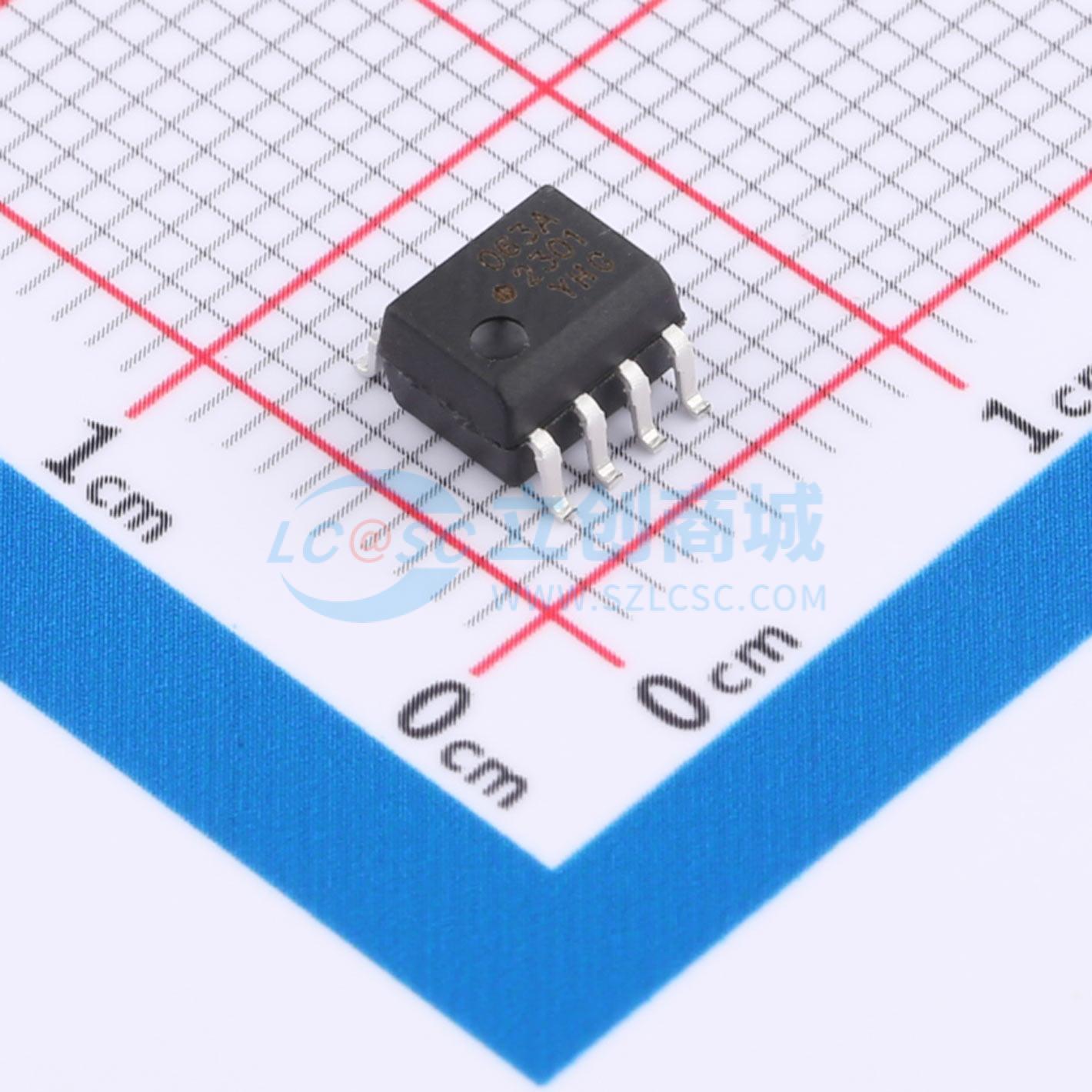

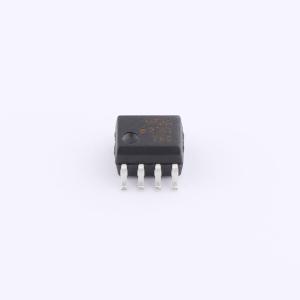

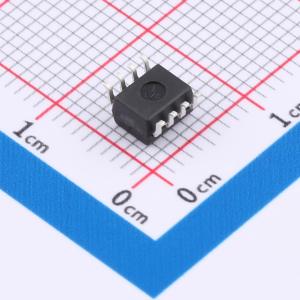

温馨提醒：图片仅供参考，商品以实物为准
HCPL-063A-000E
HCPL-063A-000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 光耦合门提供了行业标准6N'37系列的所有优点，并具有与HCMOS兼容的输入电流的额外优势。这允许直接连接到所有常见的电路拓扑，而无需额外的LED缓冲器或驱动组件。使用的AlGaAs LED允许更低的驱动电流，并通过使用最新的LED技术减少退化。在单通道部件上，使能输出允许对检测器进行选通。检测器IC的输出是一个集电极开路肖特基钳位晶体管。内部屏蔽为HCPL-261A系列提供了最小1000V/μs的共模瞬态抗扰度，为HCPL-261N系列提供了15000V/μs的共模瞬态抗扰度。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-063A-000E
- 商品编号
- C6795989
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 3mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 60mW | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 3V | |
| 正向电流(If) | 10mA |
应用领域
- 低输入电流 (3.0 mA) HCMOS 兼容版本的 6N137 光耦合器
- 隔离线路接收器
- 单工/多工数据传输
- 计算机-外围设备接口
- A/D、D/A 转换的数字隔离
- 开关电源
- 仪器输入/输出隔离
- 消除地环路
- 脉冲变压器替代
