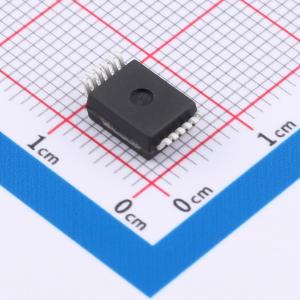

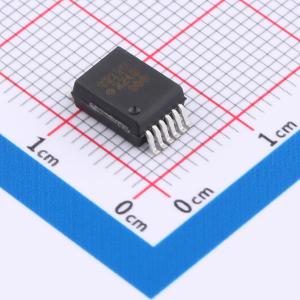

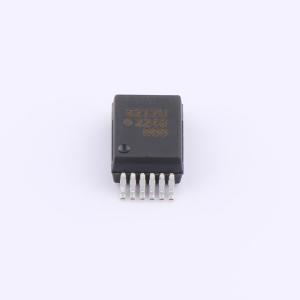

温馨提醒：图片仅供参考，商品以实物为准
ACFL-6212U-500E
ACFL-6212U-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACFL - 6211U和ACFL - 6212U是双通道、双向、高速数字CMOS光耦合器。拉伸型SO - 12封装外形设计为与标准表面贴装工艺兼容，且与单通道拉伸型SO8封装占用相同的焊盘面积。这种数字光耦合器在发光二极管和集成光电探测器之间采用绝缘层，以实现输入和输出之间的电气绝缘
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACFL-6212U-500E
- 商品编号
- C6795977
- 商品封装
- SO-12
- 包装方式
- 编带
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 40kV/us | |
| 传输速率 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 3.5mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 600mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
