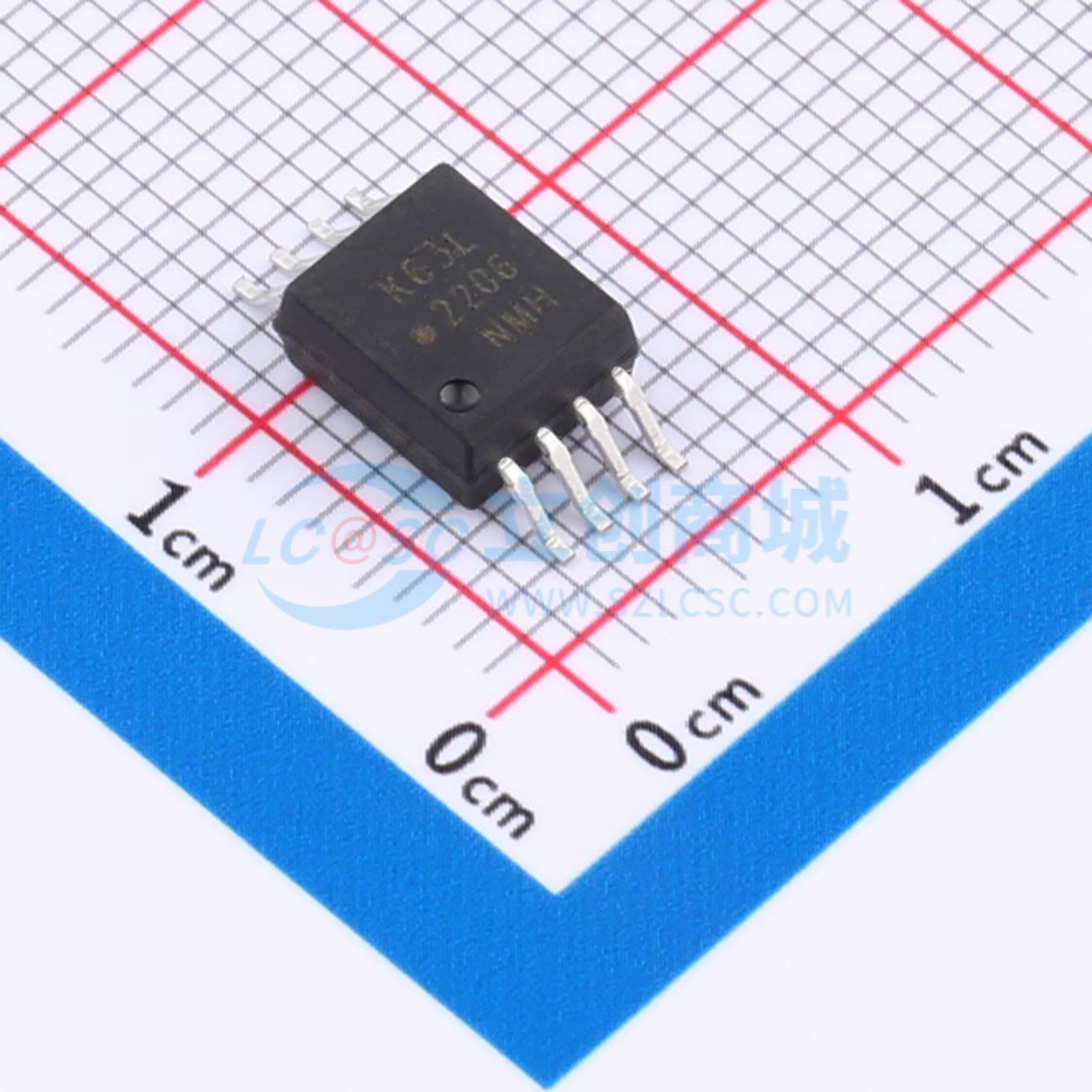

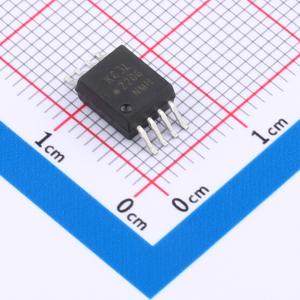

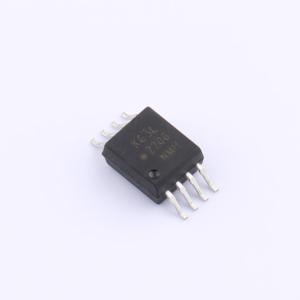

ACPL-K63L-000E
ACPL-K63L-000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合门，结合了 GaAsP 发光二极管和集成高增益光电探测器。探测器 IC 的输出是集电极开路肖特基钳位晶体管。内部屏蔽在 3.3V 时提供 15kV/μs 的保证共模瞬态抗扰度规格。这种独特的设计在实现 LVTTL/LVCMOS 兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 -40°C 至 +100°C 范围内得到保证，确保系统无故障运行。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-K63L-000E
- 商品编号
- C6795982
- 商品封装
- SSO-8
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.6V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 95ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 6mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 60mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 15mA |
