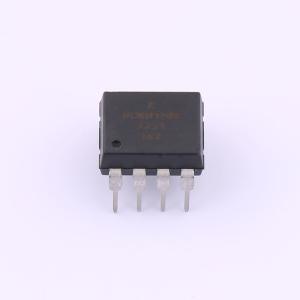

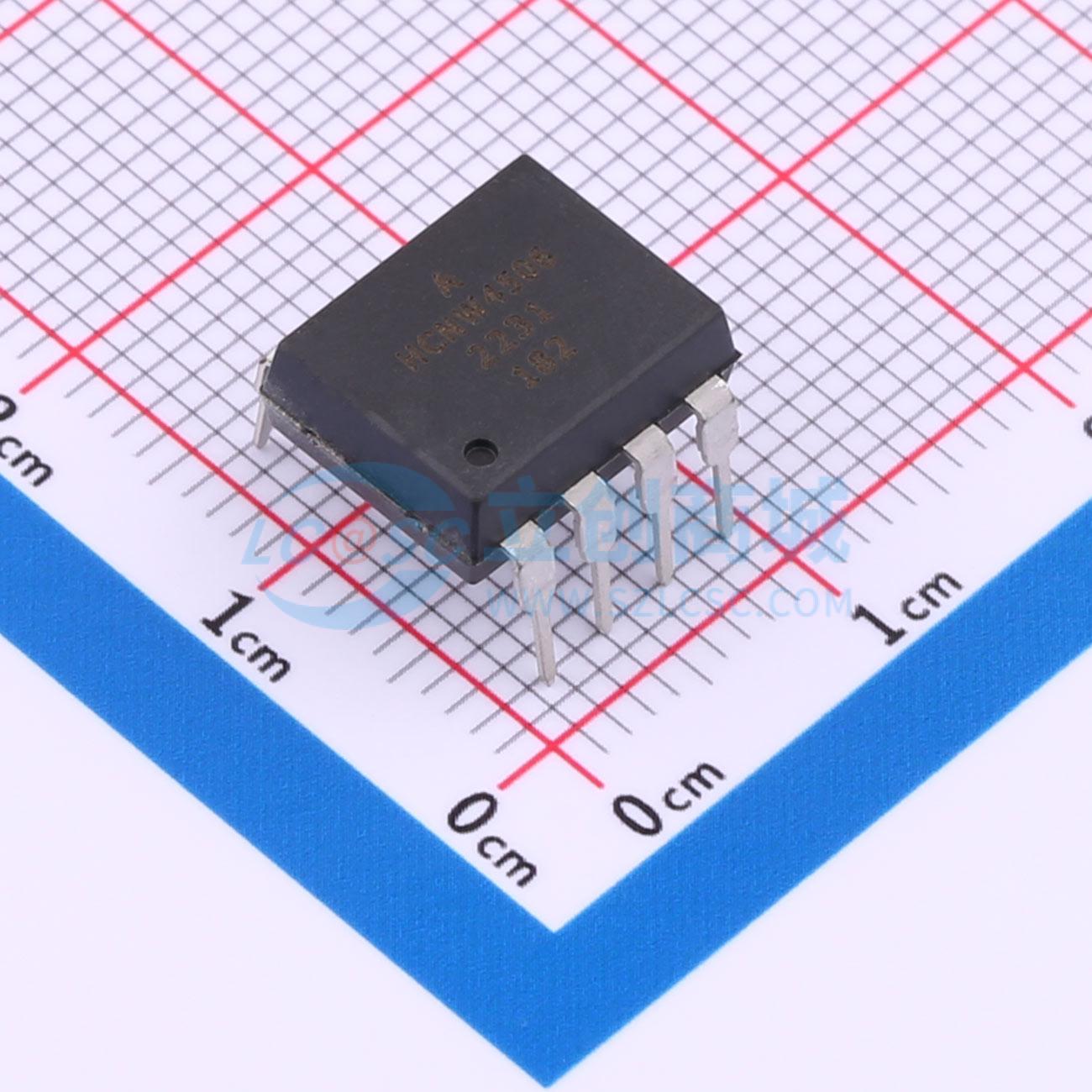

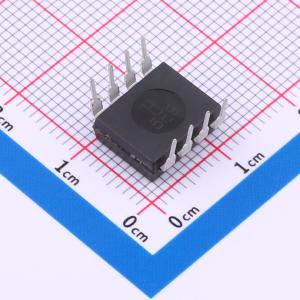

HCNW4506
智能功率模块和栅极驱动接口光耦合器，含内置上拉电阻，适用于IPM应用
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCNW4506
- 商品编号
- C6795971
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 480ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 550ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 145mW | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 3V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 开集电极输出 |
