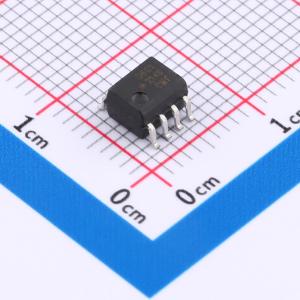

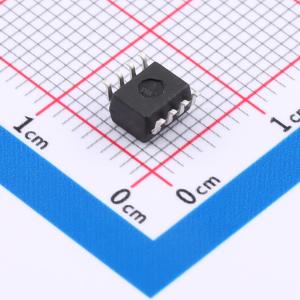

温馨提醒：图片仅供参考，商品以实物为准
HCPL-0661-000E
HCPL-0661-000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合门，结合了GaAsP发光二极管和集成高增益光电探测器。使能输入允许对探测器进行选通。探测器IC的输出是集电极开路肖特基钳位晶体管。内部屏蔽可保证在VCR = 1000V时，共模瞬态抗扰度规范高达15,000V/μs。这种独特的设计在实现TTL兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 -40℃至 +85℃范围内得到保证，确保系统无故障运行。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-0661-000E
- 商品编号
- C6795966
- 商品封装
- SOT-ALL-8
- 包装方式
- 管装
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.5V |
商品特性
- 6N137、HCPL - 26XX/06XX/4661、HCNW137/26X1 是光耦合门，结合了 GaAsP 发光二极管和集成高增益光电探测器。使能输入允许对探测器进行选通。探测器 IC 的输出是一个集电极开路肖特基钳位晶体管。内部屏蔽在 Vcm = 1000V 时提供高达 15,000 V/μs 的保证共模瞬态抗扰度规格。
- 这种独特的设计在实现 TTL 兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 -40°C 至 +85°C 范围内得到保证，确保系统无故障运行。
- 15 kV/μs 最小共模抑制 (CMR)，在 VCM = 1 kV 时适用于 HCNW2611、HCPL - 2611、HCPL - 4661、HCPL - 0611、HCPL - 0661
- 高速：典型值 10 MBd
- LSTTL/TTL 兼容
- 低输入电流能力：5 mA
- 保证在 -40°C 至 +85°C 温度范围内的交流和直流性能
- 提供 8 引脚 DIP、SOIC - 8、宽体封装
- 可选通输出（仅单通道产品）
- 安全认证：UL 认可 - 3750 Vrms 持续 1 分钟，5000 Vrms 持续 1 分钟（根据 UL1577）；CSA 批准；IEC/EN/DIN EN 60747 - 5 - 2 批准，VORM = 560 Vpeak 适用于 06xx 选项 060，VORM = 630 Vpeak 适用于 6N137/26xx 选项 060，VORM = 1414 Vpeak 适用于 HCNW137/26X1
- MIL - PRF - 38534 密封版本可用（HCPL - 56XX/66XX）
应用领域
- 隔离线路接收器
- 计算机 - 外设接口
- 微处理器系统接口
- A/D、D/A 转换的数字隔离
- 开关电源
- 仪器输入/输出隔离
- 接地环路消除
- 脉冲变压器替代
- 电机驱动器中的功率晶体管隔离
- 高速逻辑系统的隔离
