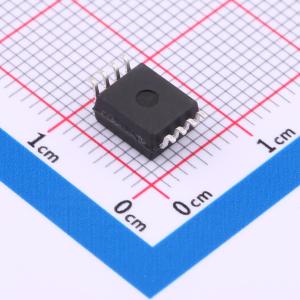

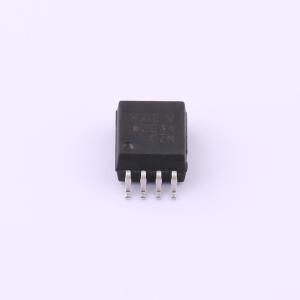

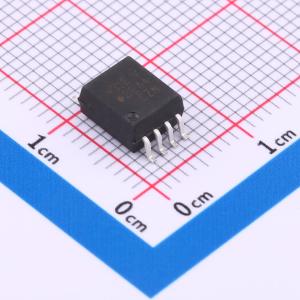

温馨提醒：图片仅供参考，商品以实物为准
ACPL-H312-560E
ACPL-H312-560E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个GaAsP LED，该LED与具有功率输出级的集成电路光耦合。这些光耦合器非常适合驱动用于电机控制逆变器应用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。这些光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200V/100A的IGBT。对于额定值较高的IGBT，可用于驱动驱动IGBT栅极的分立功率级。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-H312-560E
- 商品编号
- C6795934
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 1.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 30kV/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 500ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 295mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA |
