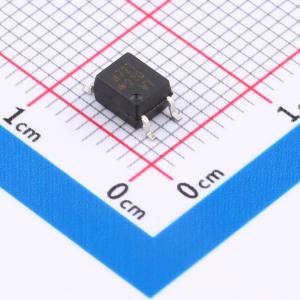

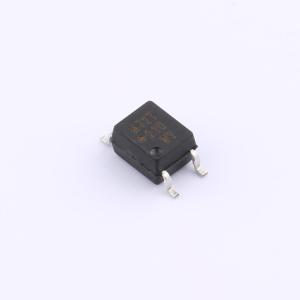

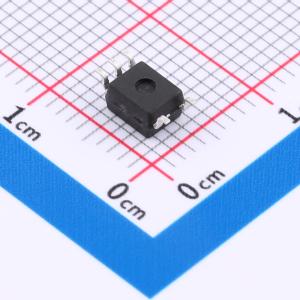

ACPL-M72T-000E
高速、低功耗数字光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高温数字CMOS光耦合器，采用SOIC-5封装。适用于混合动力和电动汽车应用，使用最新的CMOS IC技术实现出色性能和极低功耗。所有器件均符合AEC-Q100标准，工作温度范围为-40°C至125°C。使用高速LED，使用低电流LED以降低功耗。高速型最大传播延迟为35 ns（IF = 10mA），低功耗型典型传播延迟为60 ns（LED驱动电流为4 mA）。每个数字光耦合器都有一个CMOS探测器IC、一个集成光电二极管、一个高速跨阻放大器和一个带输出驱动器的电压比较器。提供汽车和高温工业关键应用所需的加强绝缘和可靠性。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M72T-000E
- 商品编号
- C6795942
- 商品封装
- SOIC-5
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~5.5V | |
| 隔离电压(Vrms) | 4kV | |
| CMTI(kV/us) | 40kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 3.5mA | |
| 耗散功率(Pd) | 600mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 15mA | |
| 功能特性 | - |
商品概述
安华高ACPL - M71T和ACPL - M72T是采用SOIC - 5封装的高温数字CMOS光耦合器。适用于混合动力和电动汽车应用，这些光耦合器采用最新的CMOS IC技术，以实现出色的性能和极低的功耗。所有器件均符合AEC - Q100标准，工作温度范围为 - 40°C至125°C。 ACPL - M71T使用高速LED，而ACPL - M72T使用低电流LED以降低功耗。高速ACPL - M71T的最大传播延迟为35 ns（IF = 10 mA）。ACPL - M72T光耦合器具有极低的功耗。在4 mA的低LED驱动电流下，ACPL - M72T的典型传播延迟为60 ns。 每个数字光耦合器都有一个CMOS检测器IC、一个集成光电二极管、一个高速跨阻放大器和一个带输出驱动器的电压比较器。 安华高R2Coupler隔离产品为关键的汽车和高温工业应用提供所需的加强绝缘和可靠性。
商品特性
- 与5 V CMOS兼容
- 共模抑制：40 kV/μs（VCM = 1000 V）
- 宽泛的汽车温度范围： - 40°C至125°C
- 低传播延迟：
- 高速ACPL - M71T：26 ns（IF = 10 mA，典型值）
- 低功耗ACPL - M72T：60 ns（IF = 4 mA，典型值）
- 全球安全认证：
- UL 1577认证，4000 Vrms/1分钟
- CSA认证
- IEC/EN/DIN EN 60747 - 5 - 5
- 符合AEC - Q100 1级测试指南
应用领域
- 汽车CAN总线通信接口
- 汽车IGBT和功率MOSFET的隔离高速栅极驱动器
- 高温数字信号隔离
- 微控制器接口
- A/D和D/A转换的数字隔离
