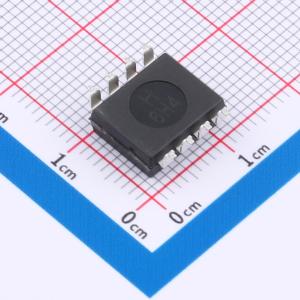

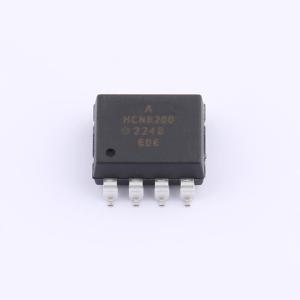

HCNR200-300E
高线性度模拟光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高线性模拟光耦合器由高性能 AlGaAs LED 组成，该 LED 照亮两个紧密匹配的光电二极管。输入光电二极管可用于监测并稳定 LED 的光输出，从而几乎消除 LED 的非线性和漂移特性。输出光电二极管产生与 LED 光输出线性相关的光电流。光电二极管的紧密匹配和封装的先进设计确保了光耦合器的高线性和稳定增益特性。可用于各种需要良好稳定性、线性度、带宽和低成本的应用中隔离模拟信号，非常灵活，通过适当设计应用电路，能够以多种不同模式工作，包括：单极/双极、交流/直流和反相/同相，是许多模拟隔离问题的优秀解决方案。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCNR200-300E
- 商品编号
- C6795951
- 商品封装
- SMD-8P
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电二极管 | |
| 正向压降(Vf) | 1.6V | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 2.5V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 85% | |
| 电流传输比(CTR)最大值/饱和值 | 115% | |
| 总功耗(Pd) | 60mW | |
| 正向电流(If) | 25mA |
