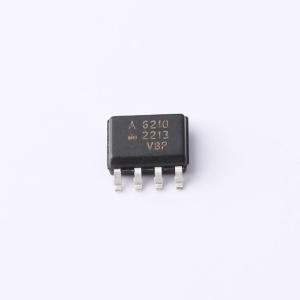

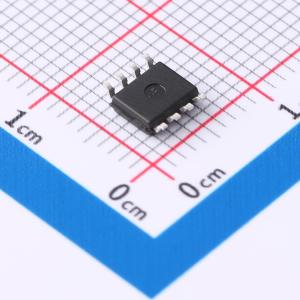

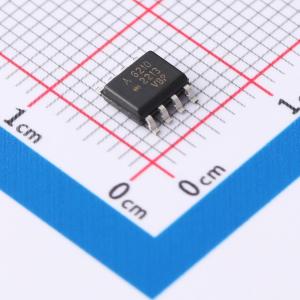

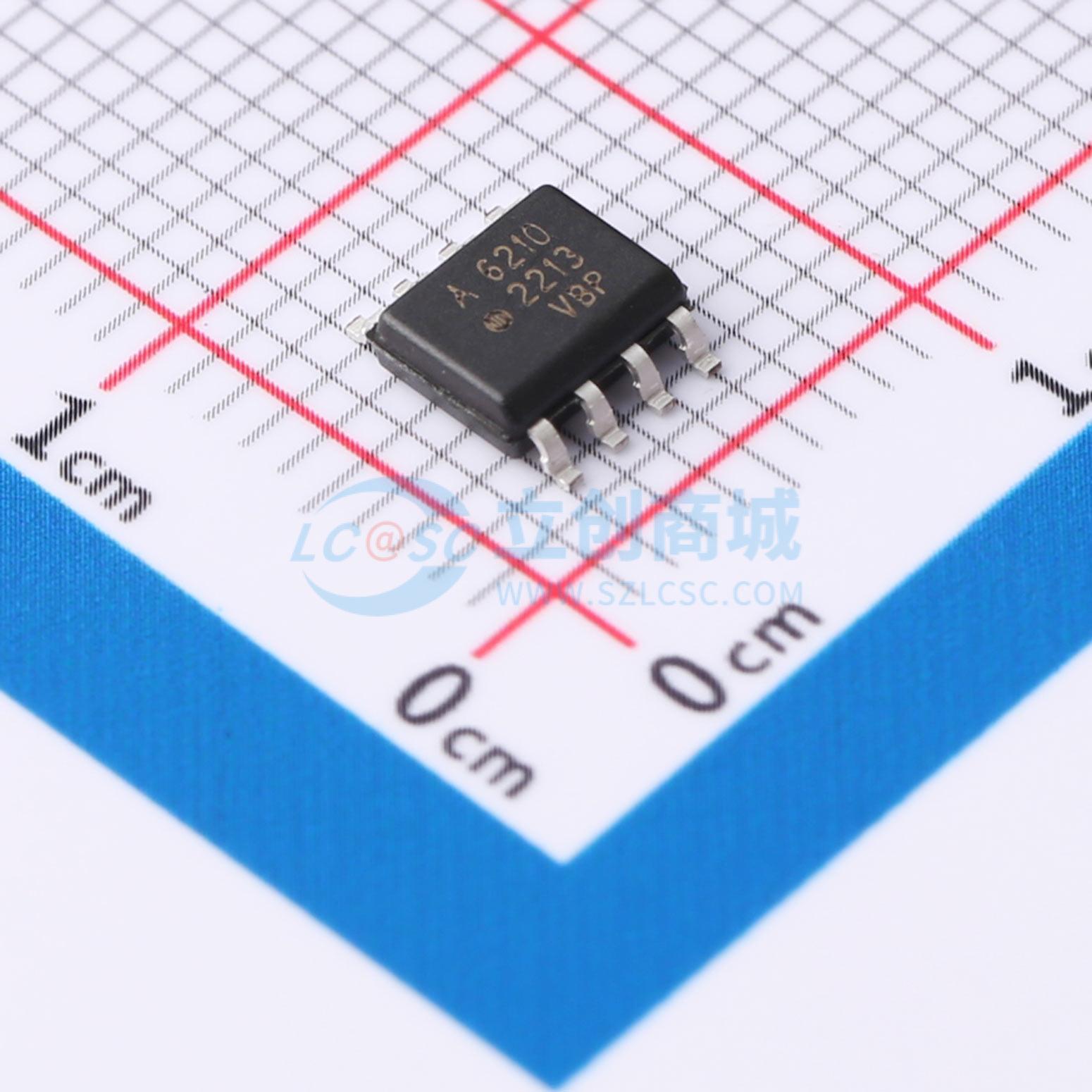

ACSL-6210-00RE
ACSL-6210-00RE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是真正隔离的、多通道和双向的高速光耦合器。通过专利工艺技术实现多个光耦合器的单片集成。这些器件在紧凑的表面贴装封装中提供全双工和双向隔离数据传输及通信能力。有15Mbd的速度选项和较宽的电源电压范围。高通道密度使其非常适合隔离数据转换设备、并行总线和外围接口。有8引脚和16引脚窄体SOIC封装，工作温度范围为 -40°C至 +100°C
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACSL-6210-00RE
- 商品编号
- C6795961
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~5.5V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 7mA | |
| 输出电流 | 50mA | |
| 正向压降(Vf) | 1.52V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 15mA |
