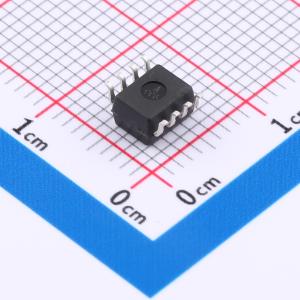

温馨提醒：图片仅供参考，商品以实物为准
ACPL-054L-000E
低功耗1 MBd数字光耦合器，采用绝缘层实现输入输出电气绝缘，适用于多种数字应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-054L-000E
- 商品编号
- C6795950
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~24V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 93% | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 1.4us | |
| 传播延迟 tpHL | 1us | |
| 输入阈值电流(FH) | 10mA | |
| 输出电流 | 16mA | |
| 耗散功率(Pd) | 45mW | |
| 正向压降(Vf) | 1.5V | |
| 功能特性 | 开集电极输出 |
应用领域
- 通信接口
- 数字信号隔离
- 微控制器接口
- 开关电源中的反馈元件
- A/D、D/A转换的数字隔离
