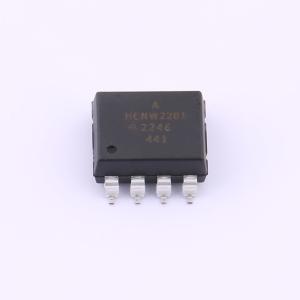

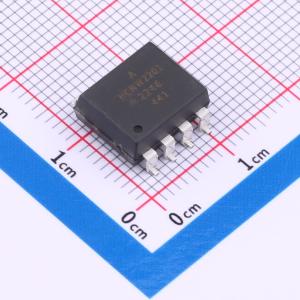

温馨提醒：图片仅供参考，商品以实物为准
HCNW2201-300E
HCNW2201-300E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合逻辑门。HCPL22XX和HCPL-02XX包含GaAsP LED，而HCNW22XX包含AlGaAs LED。探测器具有图腾柱输出级和内置施密特触发器的光接收器输入级，可提供逻辑兼容波形，无需额外的波形整形。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCNW2201-300E
- 商品编号
- C6795939
- 商品封装
- SMD-8P,11.2x9mm
- 包装方式
- 管装
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 5Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | 1.6mA | |
| 耗散功率(Pd) | 210mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 3V | |
| 正向电流(If) | 5mA |
