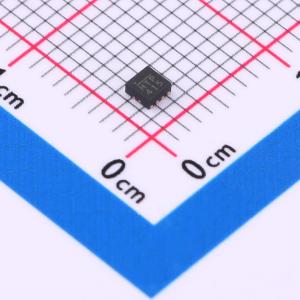

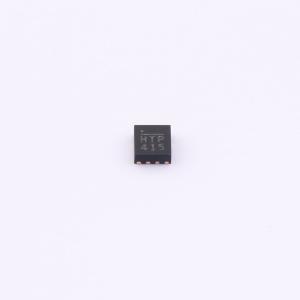

MP2386GG-Z

24V, 8A, 低静态电流同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2386GG-Z
商品编号: C6674606
商品封装: QFN-11(2x2)
包装方式: 编带
商品毛重: 0.31克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP2386 是一款高度集成的高频同步整流降压开关模式转换器。MP2386 提供了一种超紧凑的解决方案，可在宽输入电源范围内实现 8A 的连续输出电流。基于 MPS 专有的开关损耗降低技术和内部低 RDS(ON)功率 MOSFET，MP2386 在宽输出电流负载范围内高效运行。自适应恒定导通时间（COT）控制提供快速瞬态响应，并简化了环路稳定性设计。直流自动调谐环路与远程差分检测相结合，可实现良好的负载和线性调整率。完整的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和热关断。该转换器所需的外部元件极少，采用 QFN11（2mmx2mm）封装。

商品特性

4.5V 至 24V 宽工作输入范围
105μA 低静态电流
8A 连续输出电流
自适应 COT 实现快速瞬态响应
直流自动调谐环路
低 RDS(ON)内部功率 MOSFET 专有的开关损耗降低技术
电源正常（PG）指示
固定 700kHz 开关频率
使用 POSCAP 和陶瓷电容时保持稳定
内部软启动（SS）
输出放电功能
具备自动重试功能的 OCP、OVP、UVP 和热关断保护
采用 QFN-11（2mmx2mm）封装
MPL-AL6050、MPL-AL4020 电感系列匹配最佳性能

应用领域

安防摄像头
便携式设备
XDSL 设备
数字机顶盒
平板电视和显示器
通用用途

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	600mV~13V
	输出电流	8A
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	105uA
	开关管(内置/外置)	内置
	输出类型	可调
