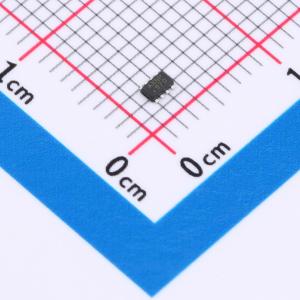

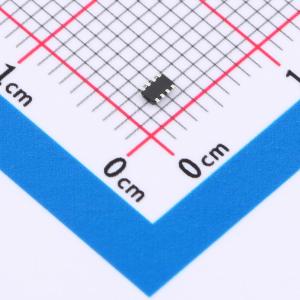

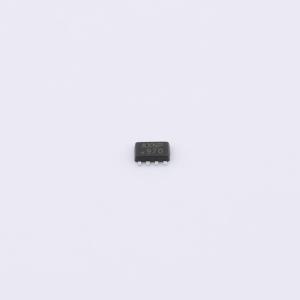

温馨提醒：图片仅供参考，商品以实物为准
MP2393GTL-Z
24V 3A 650kHz 同步降压转换器
SMT扩展库PCB免费打样
- 描述
- MP2393 是一款高度集成的高频同步整流降压型开关模式转换器，内置功率 MOSFET。MP2393 提供了极为紧凑的解决方案，可在宽输入电压范围内实现 3A 连续输出电流，并具备出色的负载和线性调节能力。MP2393 采用同步模式工作，可在整个输出电流负载范围内实现更高的效率
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2393GTL-Z
- 商品编号
- C6674609
- 商品封装
- SOT-583
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~24V | |
| 输出电压 | 800mV~13V | |
| 输出电流 | 3A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2393是一款完全集成的高频同步整流降压开关模式转换器，内置功率MOSFET。MP2393提供了一个非常紧凑的解决方案，可在宽输入范围内实现3A的连续输出电流，并具有出色的负载和线性调节能力。MP2393采用同步模式操作，可在输出电流负载范围内实现更高的效率。 恒定导通时间（COT）控制操作提供了非常快速的瞬态响应、易于设计的环路和非常严格的输出调节。 完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP2393仅需少量现成的标准外部组件，采用节省空间的SOT583（1.6mmx2.1mm）封装。
商品特性
- 4.2V至24V宽工作输入范围
- 75mΩ/40mΩ低RDS(ON)内部功率MOSFET
- 200μA低静态电流（IQ）
- 高效同步模式操作
- 轻载时的省电模式（PSM）
- 快速负载瞬态响应
- 650kHz开关频率
- 可编程软启动（SS）时间
- 电源正常（PG）指示
- 过流保护（OCP）和打嗝模式
- 预偏置启动
- 热关断
- 采用SOT583（1.6mmx2.1mm）封装
应用领域
- 游戏机
- 数字机顶盒
- 平板电视和显示器
- 通用用途
