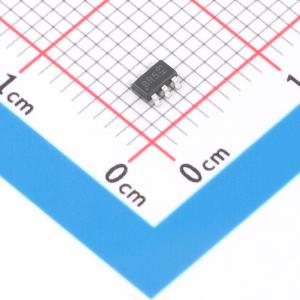

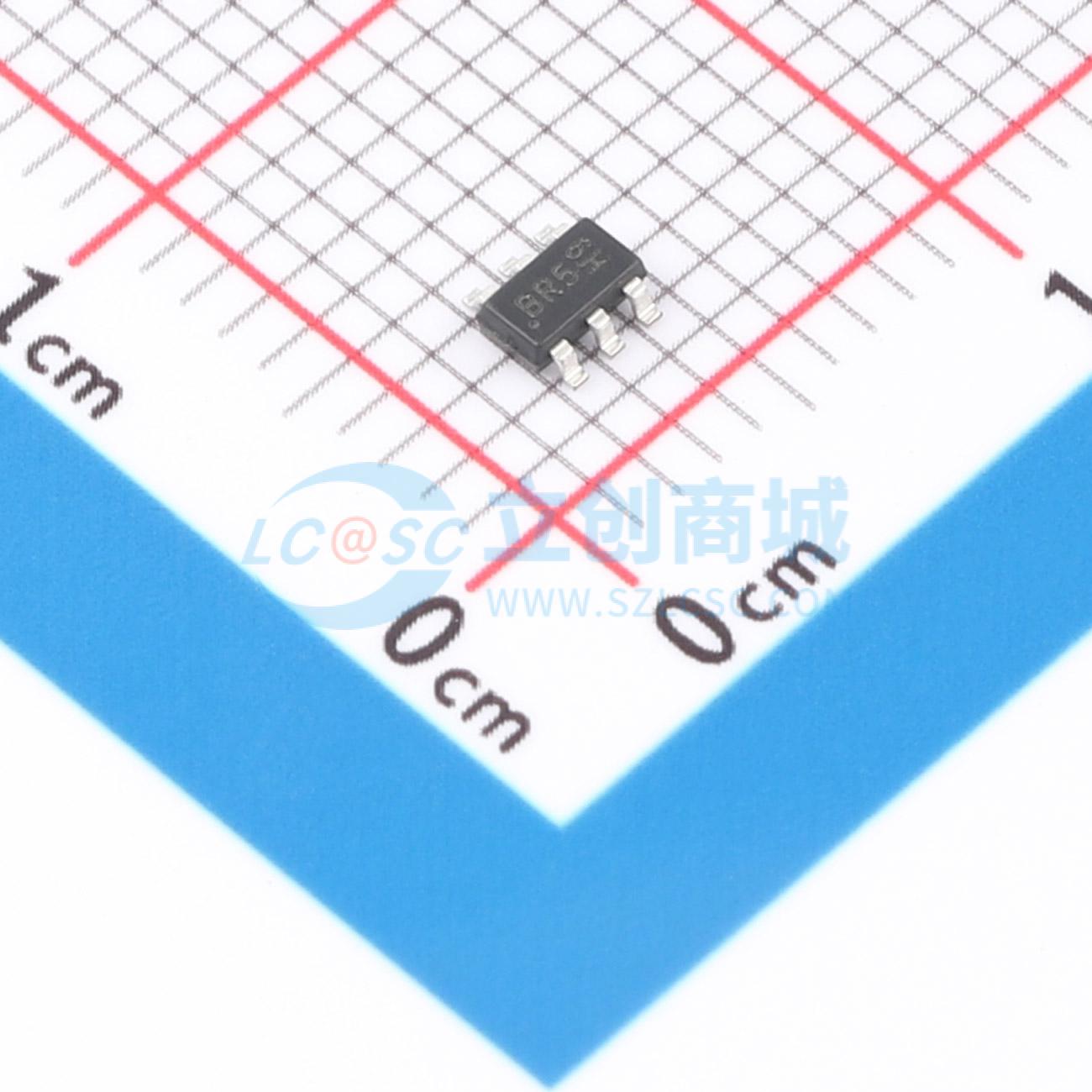

温馨提醒：图片仅供参考，商品以实物为准
DMPH2040UVTQ-7
1个P沟道 耐压:20V 电流:5.6A 11.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此MOSFET旨在满足汽车应用的严格要求。它符合AEC-Q101标准，并支持PPAP。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMPH2040UVTQ-7
- 商品编号
- C6601857
- 商品封装
- TSOT-26
- 包装方式
- 编带
- 商品毛重
- 0.04473克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 11.7A；5.6A | |
| 导通电阻(RDS(on)) | 38mΩ@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 19nC@8V | |
| 输入电容(Ciss) | 834pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款MOSFET专为满足汽车应用的严格要求而设计。它通过了AEC - Q101认证,具备生产件批准程序(PPAP)支持,非常适合用于直流 - 直流转换器、电机控制、电源管理功能和模拟开关。
商品特性
- 额定温度可达+175°C — 适用于高环境温度环境
- 低输入电容
- 低导通电阻
- 完全无铅且完全符合RoHS标准
- 无卤素和锑,“绿色”器件
- 通过AEC - Q101标准认证,可靠性高
- 具备PPAP能力
应用领域
- 直流 - 直流转换器
- 电机控制
- 电源管理功能
- 模拟开关
