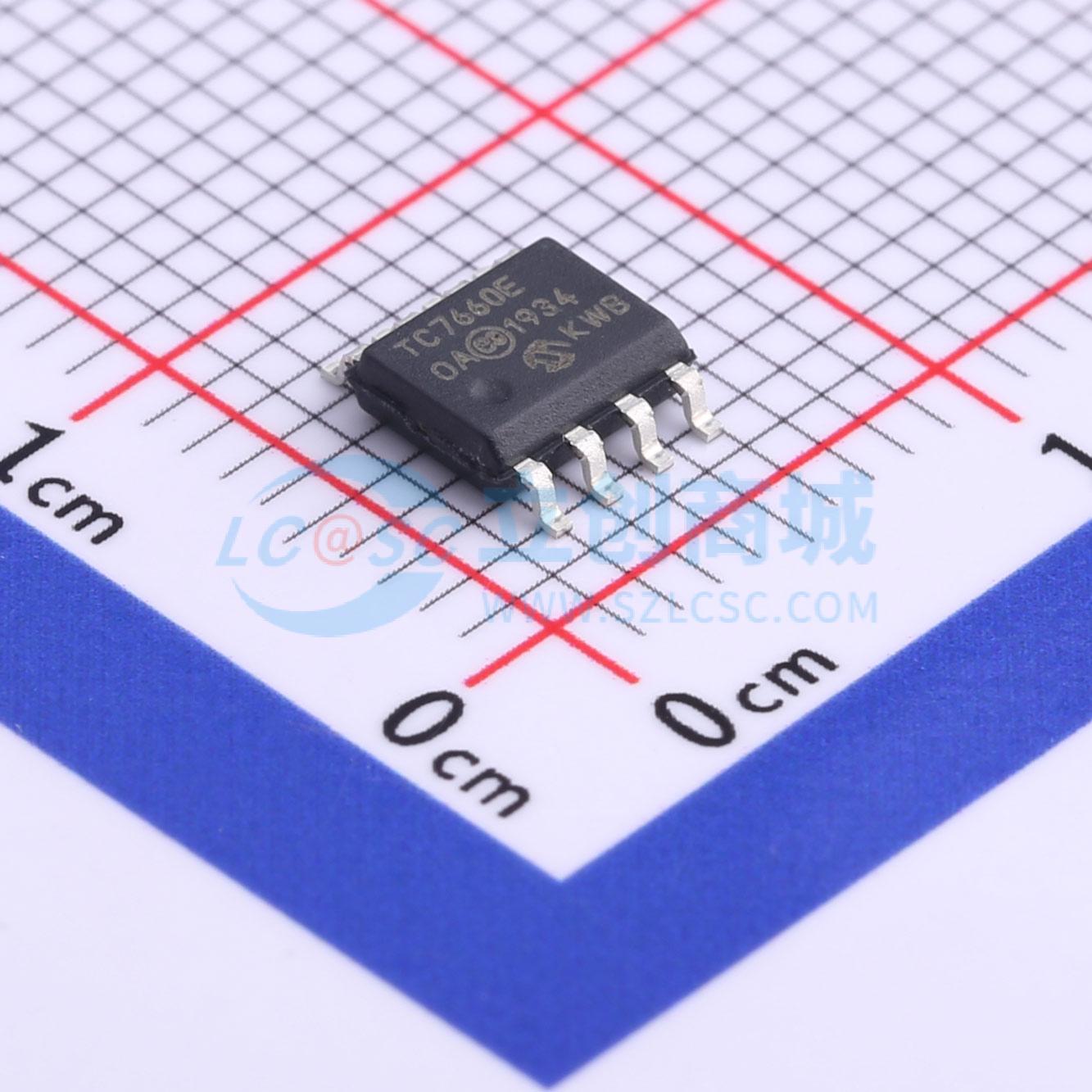

TC7660EOA713

电荷泵直流-直流电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC7660 器件是工业标准7660电荷泵电压转换器的引脚兼容替代品。它仅使用两个低成本电容，将+1.5V至+10V的输入转换为相应的-1.5V至-10V输出，从而消除了电感器及其相关的成本、尺寸和电磁干扰（EMI）。板载振荡器的工作频率为10 kHz。通过在OSC与地之间连接一个外部电容，可以实现低于10 kHz的工作频率（适用于低电源电流应用）。TC7660提供8-PDIP、8-Pin小型封装（SOIC）和8-Pin陶瓷双列直插式封装（CERDIP），适用于商业级和扩展温度范围。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC7660EOA713
商品编号: C7028
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

商品概述

TC7660 器件是工业标准7660电荷泵电压转换器的引脚兼容替代品。它仅使用两个低成本电容，将+1.5V至+10V的输入转换为相应的-1.5V至-10V输出，从而消除了电感器及其相关的成本、尺寸和电磁干扰（EMI）。板载振荡器的工作频率为10 kHz。通过在OSC与地之间连接一个外部电容，可以实现低于10 kHz的工作频率（适用于低电源电流应用）。TC7660提供8-PDIP、8-Pin小型封装（SOIC）和8-Pin陶瓷双列直插式封装（CERDIP），适用于商业级和扩展温度范围。

应用领域

RS-232 负电源
简易的+5V转±5V电源转换
电压倍增 V_OUT=±n V^+
数据采集系统和仪器的负电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交34单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	1.5V~10V
	输出电压	-10V~-1.5V
	输出电流	20mA
	开关频率	10kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	固定
