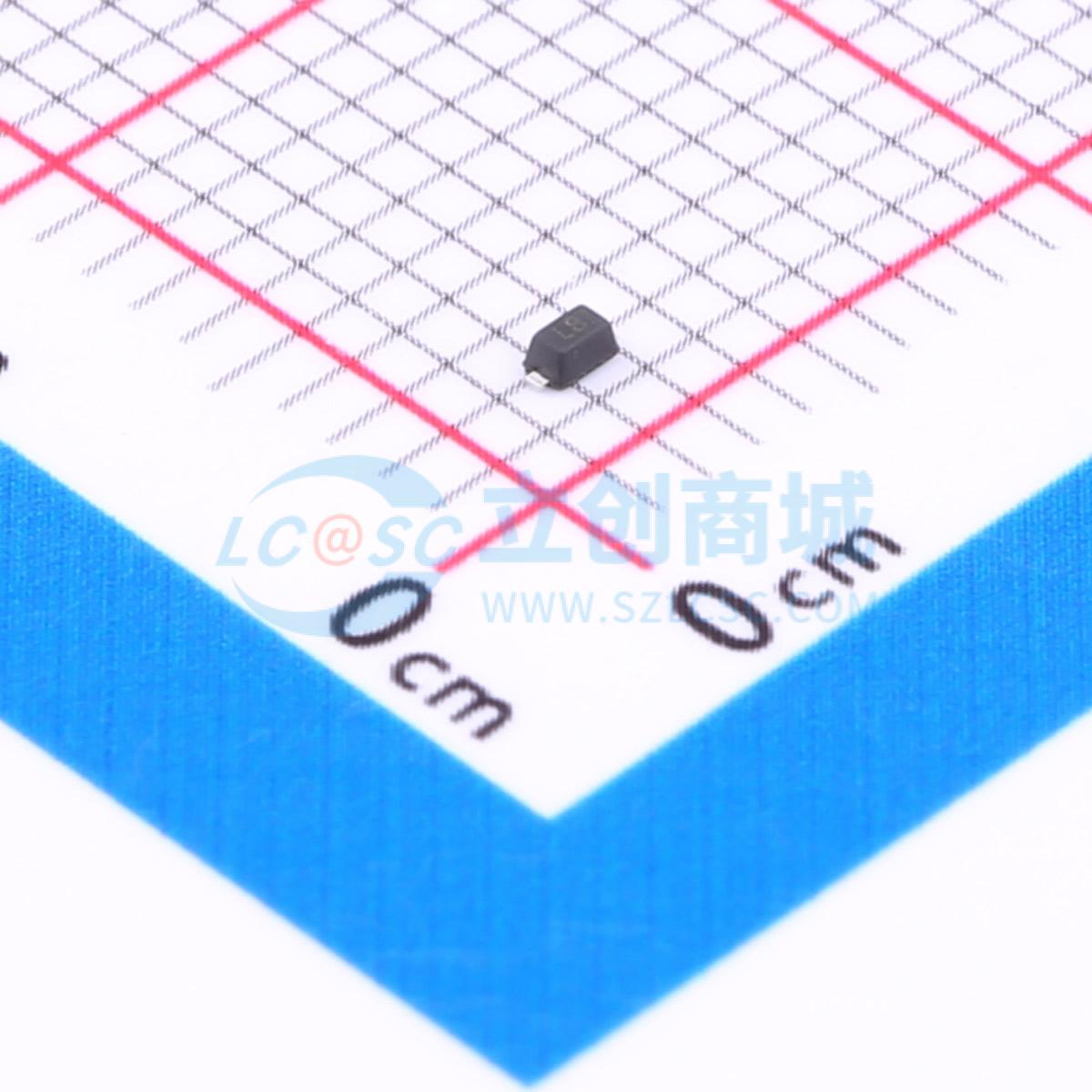

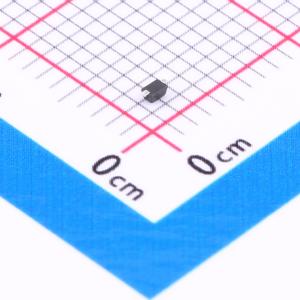

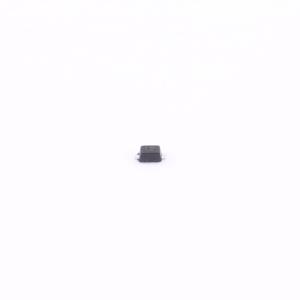

温馨提醒：图片仅供参考，商品以实物为准
ESD5B5CU
丝印LB ESD 5V截止 峰值浪涌电流：2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD管 极性：双向 线路数：1 反向截止电压(Vrwm)：5V 钳位电压(Vc)@Ipp:2A=14V 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:5.6V 箝位电压:14V 峰值脉冲电流:2A (8/20us) 极性:双向 丝印LB
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD5B5CU
- 商品编号
- C6454454
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 35W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.4V | |
| 通道数 | 单路 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品特性
- IEC61000-4-2(静电放电) ±8kV（接触放电），±15kV（空气放电）
- 峰值功耗：35W（8/20μs）
- 保护一条输入/输出线路
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 低电容
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外围设备
