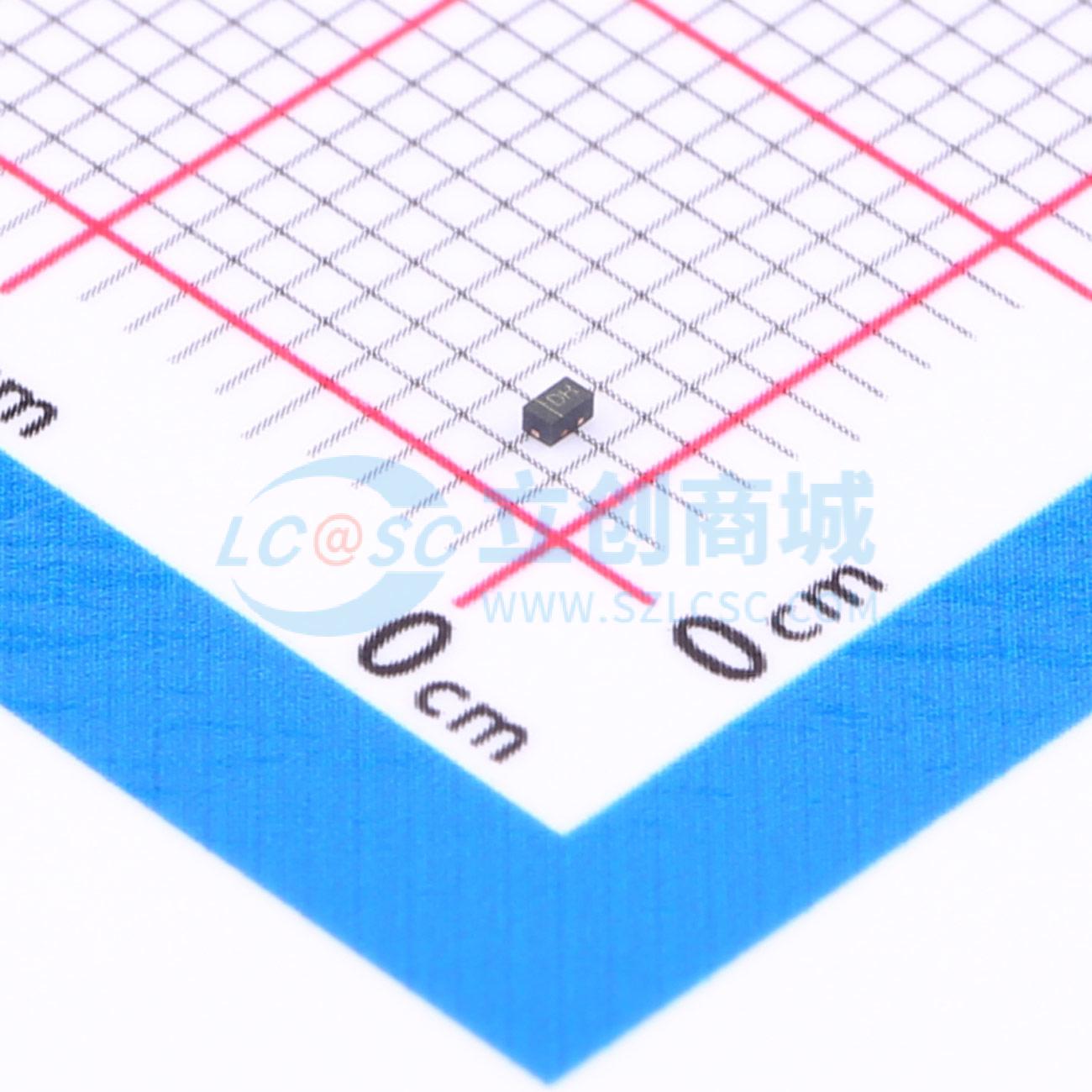

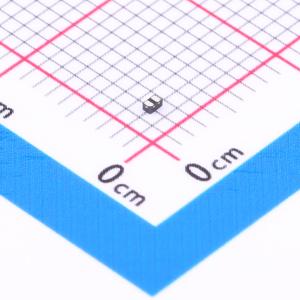

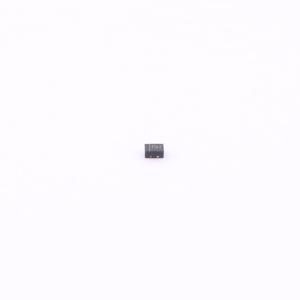

温馨提醒：图片仅供参考，商品以实物为准
PESD1IVN24-LSYL-MS
丝印DH ESD 24V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD管 极性:双向 反向关断电压（典型值）：VRWM:24V,击穿电压VBR:26V-32V,箝位电压:3A@50V 丝印DH
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PESD1IVN24-LSYL-MS
- 商品编号
- C6454458
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.0098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品特性
- IEC61000 - 4 - 2 (ESD) ±8kV（接触）
- ±15kV（空气）
- IEC61000 - 4 - 4 (EFT) 40A（5/50ns）
- IEC61000 - 4 - 5 (雷电) 3A（8/20μs）
- 100瓦峰值脉冲功率（tp = 8/20μs）
- 工作电压：24V
- 低钳位电压
- 低漏电流
应用领域
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
