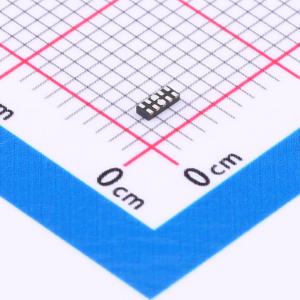

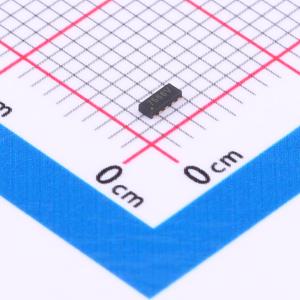

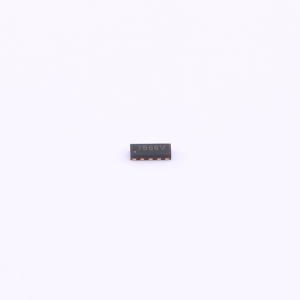

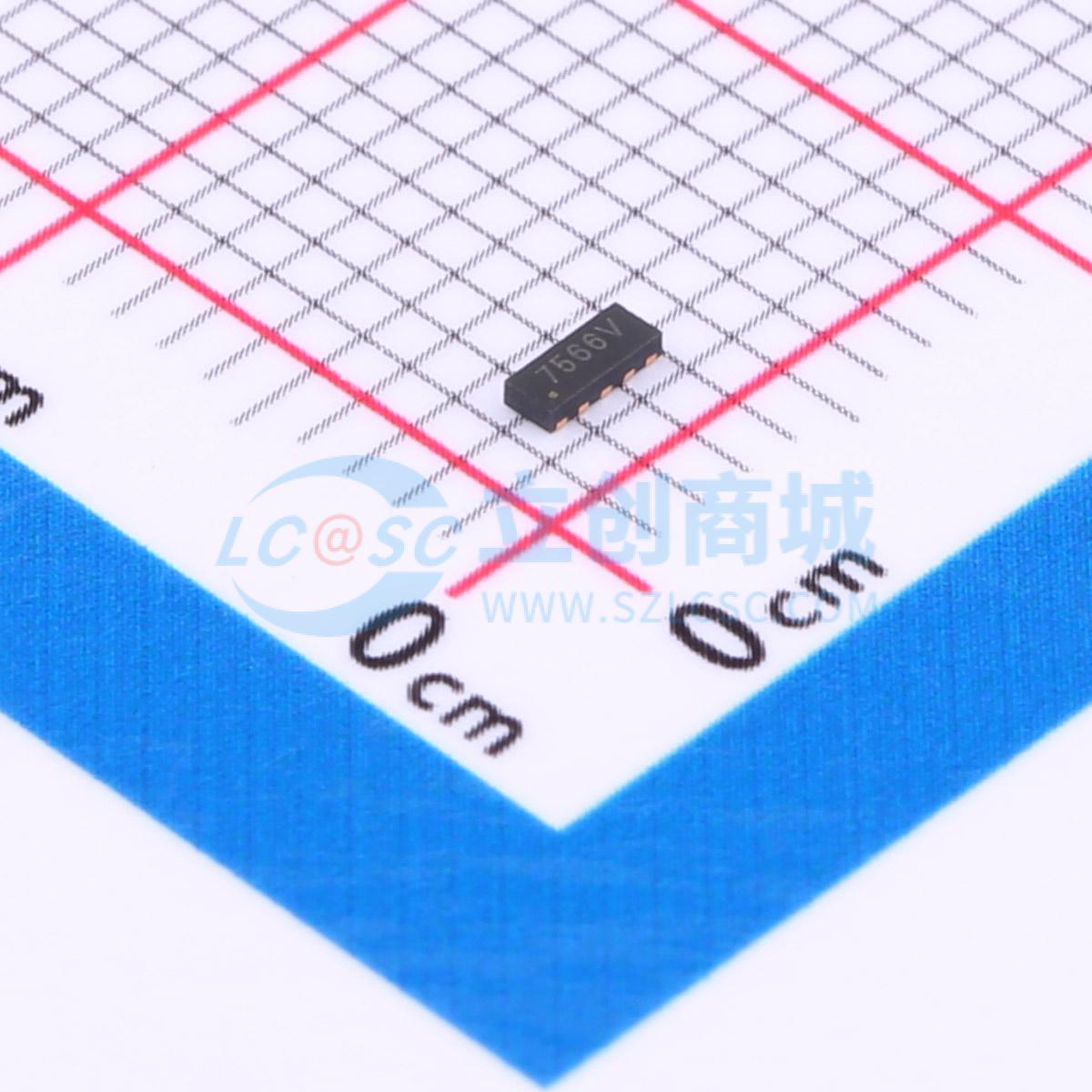

温馨提醒：图片仅供参考，商品以实物为准
TPD4EUSB30DQAR-MS
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD管 峰值脉冲功率（tp=8/20μs）(PPP):60W 峰值脉冲电流（IPP）:4A 峰值反向工作电压(VRWM):5V 击穿电压(VBR):6V 钳位电压（VC）:15V 结电容（CJ):0.2PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- TPD4EUSB30DQAR-MS
- 商品编号
- C6454460
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.0303克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 60瓦峰值脉冲功率（脉冲宽度tp = 8/20微秒）
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 低电容（典型值：I/O到I/O的电容Cj = 0.2皮法）
- 符合IEC 61000 - 4 - 2标准，接触放电±20千伏，空气放电±25千伏
- 符合IEC 61000 - 4 - 4（电快速瞬变脉冲群）标准，40安（5/50纳秒）
- 符合IEC 61000 - 4 - 5（雷击浪涌）标准，4安（8/20微秒）
应用领域
- USB3.0
- USB2.0
- 以太网
- HDMI 2.0
- Displayport 1.3
