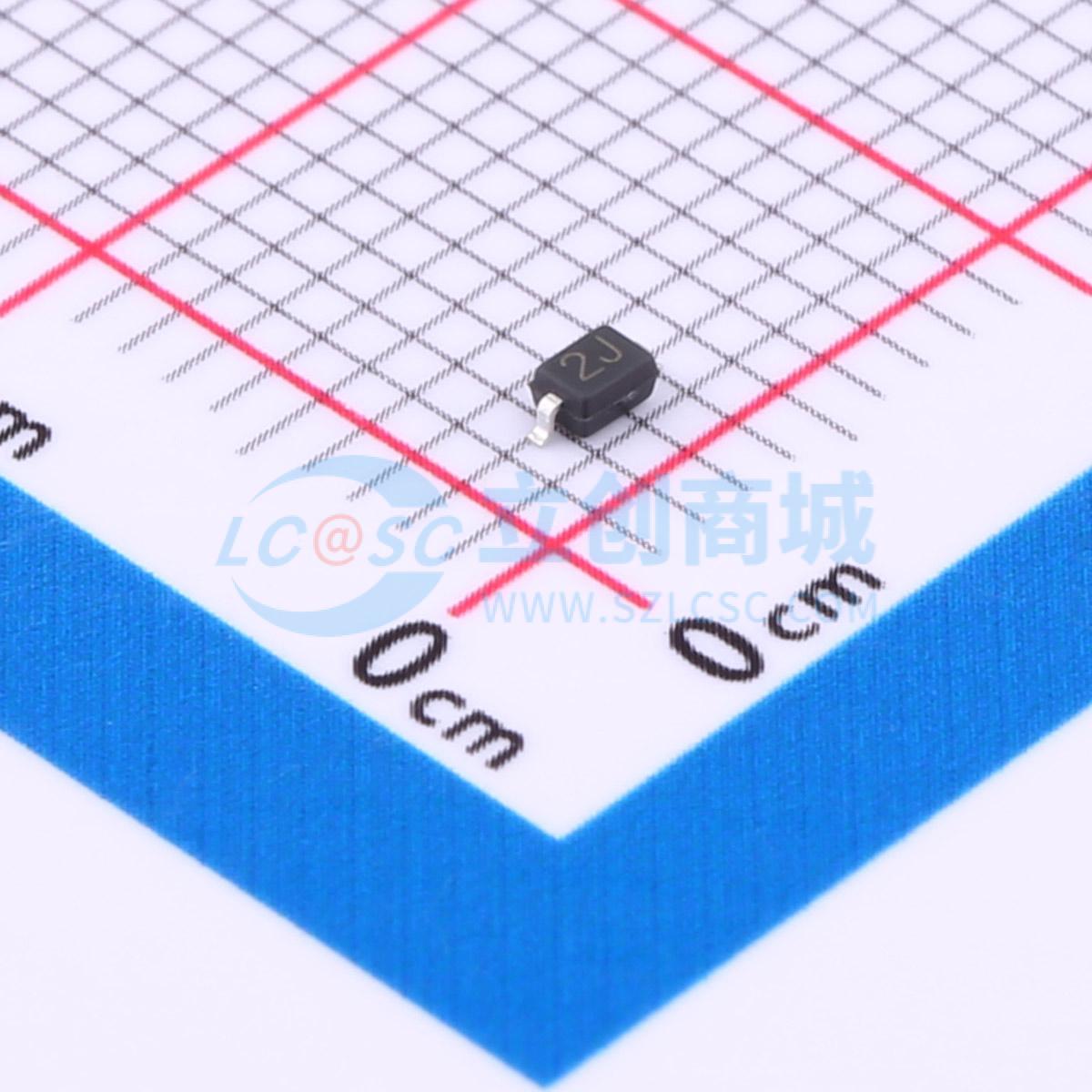

温馨提醒：图片仅供参考，商品以实物为准
PSD15C
丝印2J 双向ESD 15V截止 峰值浪涌电流：10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD管 极性：双向 线路数：1 反向截止电压(Vrwm)：15V 击穿电压(VBR)：16.7V 钳位电压(Vc)@Ipp10A=38V,CJ:68PF丝印2J
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PSD15C
- 商品编号
- C6454459
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0287克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 68pF |
商品特性
- IEC61000-4-2（静电放电）±30kV（接触）±30kV（空气）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- 每（tp = 8/20μs）350瓦峰值脉冲功率
- 保护一条I/O线（双向）
- 低钳位电压
- 工作电压：3.3V、5V、8V、12V、15V、18V、20V、24V、36V
- 低漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口
- 外围设备
