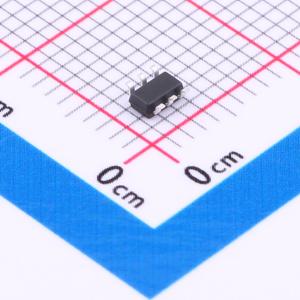

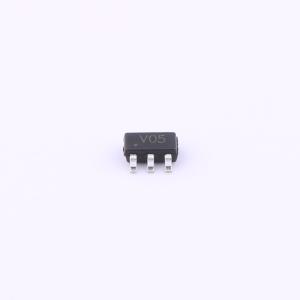

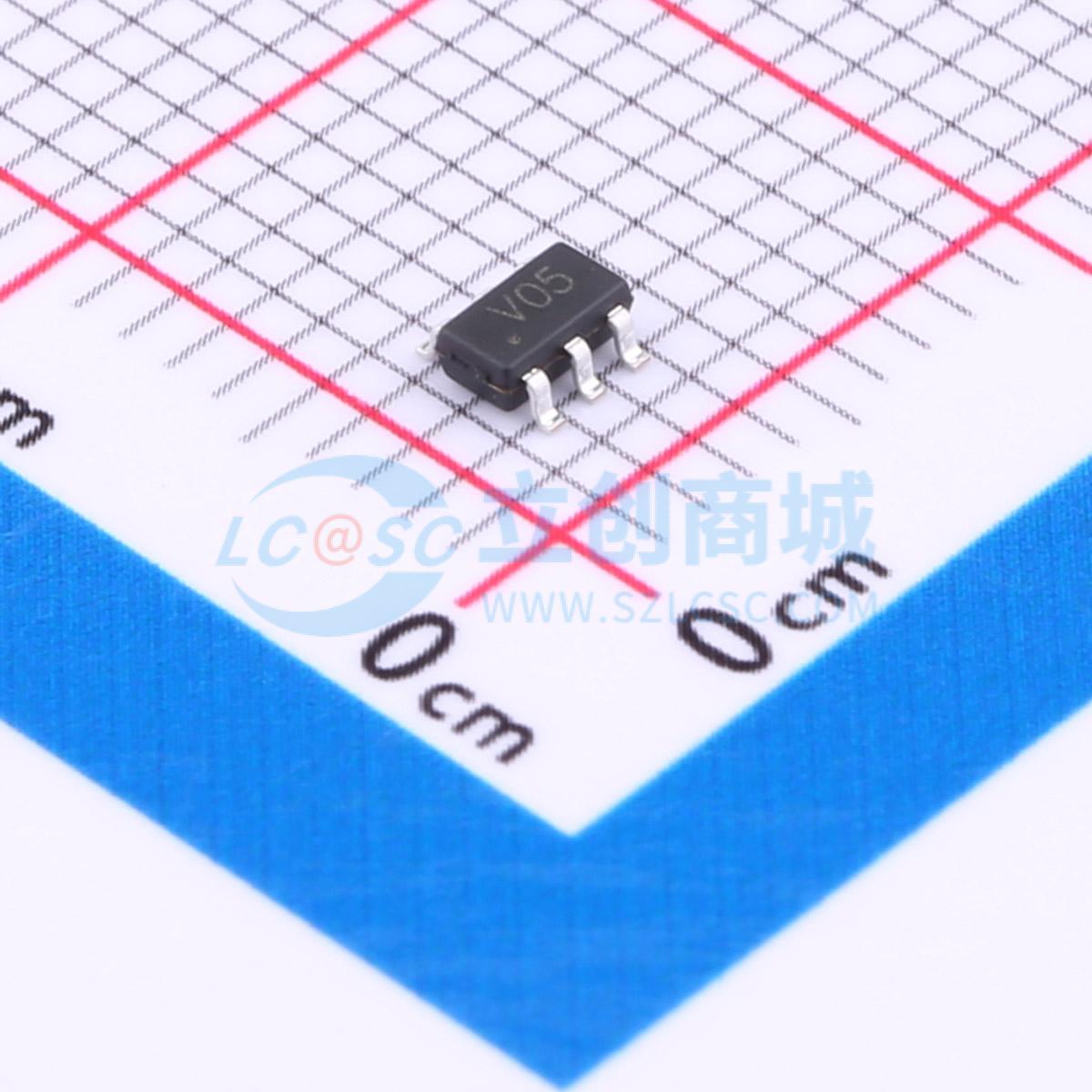

温馨提醒：图片仅供参考，商品以实物为准
SRV05-4-P-T7
ESD 5V截止 峰值浪涌电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD管 V05 峰值脉冲功率（tp=8/20μs）(PPP):60W 峰值反向工作电压(VRWM):5V 击穿电压(VBR):6V-9V IPP:4A钳位电压（VC）:10V-15V 结电容：0.2PF-0.3PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SRV05-4-P-T7
- 商品编号
- C6454456
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0395克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
SRV05-4-P-T7旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
商品特性
- IEC 61000-4-2 4级ESD保护：±12kV接触放电，±17kV空气放电
- 60W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护4条单向线路
- 超低电容：典型值0.6pF
应用领域
- USB 2.0
- 显示器和平板显示器
- 10/100/1000以太网
- 笔记本电脑
- SIM卡端口
- ATM接口
