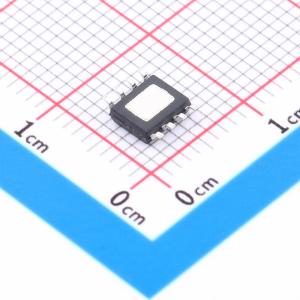

温馨提醒：图片仅供参考，商品以实物为准
MP2380DN-LF-Z
5A、21V、600KHz降压转换器
SMT扩展库PCB免费打样
- 描述
- MP2380 是一款单片降压型开关模式转换器，内置高端功率 MOSFET。它能在较宽的输入电源范围内实现 5A 的连续输出电流，具备出色的负载和线性调节能力。故障保护功能包括逐周期限流和热关断
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2380DN-LF-Z
- 商品编号
- C6227910
- 商品封装
- SOICE-8
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电流 | 5A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 900uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2380是一款单片降压开关模式转换器，内置高端功率MOSFET。在很宽的输入电源范围内，它能实现5A的连续输出电流，且具有出色的负载和线性调节能力。 故障状态保护包括逐周期电流限制和热关断功能。 MP2380仅需最少数量的常用标准外部元件，采用带散热焊盘的8引脚SOIC封装。
商品特性
- 4.5V至21V宽工作输入范围
- 5A连续输出电流
- 45mΩ内部功率MOSFET开关
- 电源正常指示
- 固定600KHz频率
- 可同步至1.5MHz
- 逐周期过流保护
- 热关断
- 输出可从0.8V调节
- 使用低ESR输出陶瓷电容时稳定
- 采用散热增强型8引脚SOIC封装
应用领域
- 分布式电源系统
- 电池充电器
- 线性稳压器的预调节器
