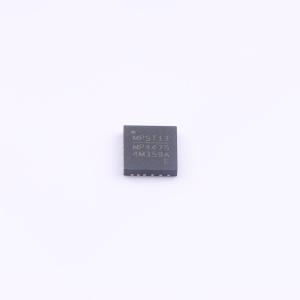

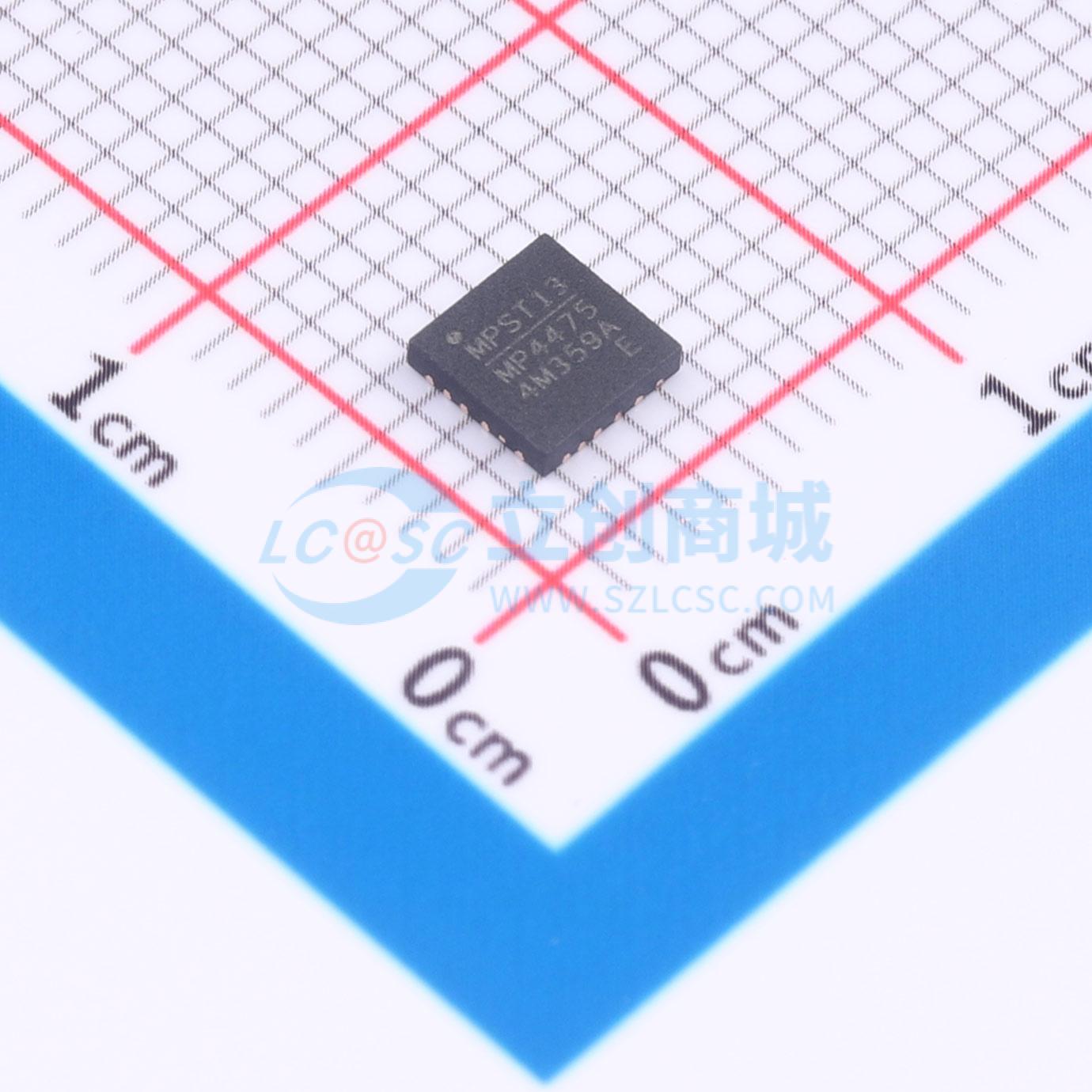

MPQ4475GR-E-AEC1-Z

降压型 2.5A 7V~36V

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MPQ4475-E 是一款集成单片降压开关模式转换器,具有单USB充电端口电路。该器件能够在7V到36V的宽输入电压范围内提供连续2.5A的输出电流,输出电压固定为5V。支持多种保护功能,包括hiccup过流保护、输出过压保护和热关断。支持BC1.2标准的USB充电端口。
品牌名称: MPS(芯源)
商品型号: MPQ4475GR-E-AEC1-Z
商品编号: C6228827
商品封装: QFN-25(4x4)
包装方式: 编带
商品毛重: 4克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MPQ4475 - E 集成了一个单片降压开关模式转换器、一个单路 USB 限流开关和充电端口识别电路。在较宽的输入电源范围内，MPQ4475 - E 可实现 2.5A 的连续输出电流，并具备出色的负载和线性调整率。 USB 开关的输出具有限流功能。MPQ4475 - E 提供一个 USB 专用充电端口（DCP），支持电池充电规范 1.2（BC1.2）、分压模式和 1.2V/1.2V 模式，无需用户进行外部操作。输出电压具备可编程的线路压降补偿功能。完整的保护功能包括打嗝式限流、输出过压保护（OVP）和热关断。 MPQ4475 - E 仅需少量易于获取的标准外部元件，采用 QFN - 25（4mmx4mm）封装。

商品特性

适用于容性阻性（CR）负载的打嗝式过流模式
7V 至 36V 的宽工作输入电压范围
带线路压降补偿的固定 5V 输出电压
精确的 USB 输出电流限制
40mΩ/32mΩ 低导通电阻（RDS(ON)）内部降压功率 MOSFET
24mΩ 低导通电阻（RDS(ON)）内部 USB 功率 MOSFET
350kHz / 250kHz / 120kHz 频率可选
120kHz 频率抖动功能
可编程线路压降补偿
输出过压保护（OVP）
打嗝式限流
支持 BC1.2 的 DCP 方案、分压模式和 1.2V/1.2V 模式
USB、DP 和 DM 引脚的人体模型（HBM）静电放电（ESD）等级为 ±8kV
采用 QFN - 25（4mmx4mm）封装
符合 AEC - Q100 1 级标准

应用领域

汽车 USB 智能充电端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~36V
	输出电压	5V
	输出电流	2.5A
	开关频率	120kHz；350kHz；250kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.6mA
	开关管(内置/外置)	内置
	输出类型	固定
