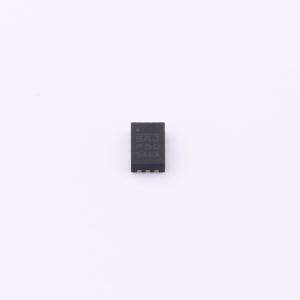

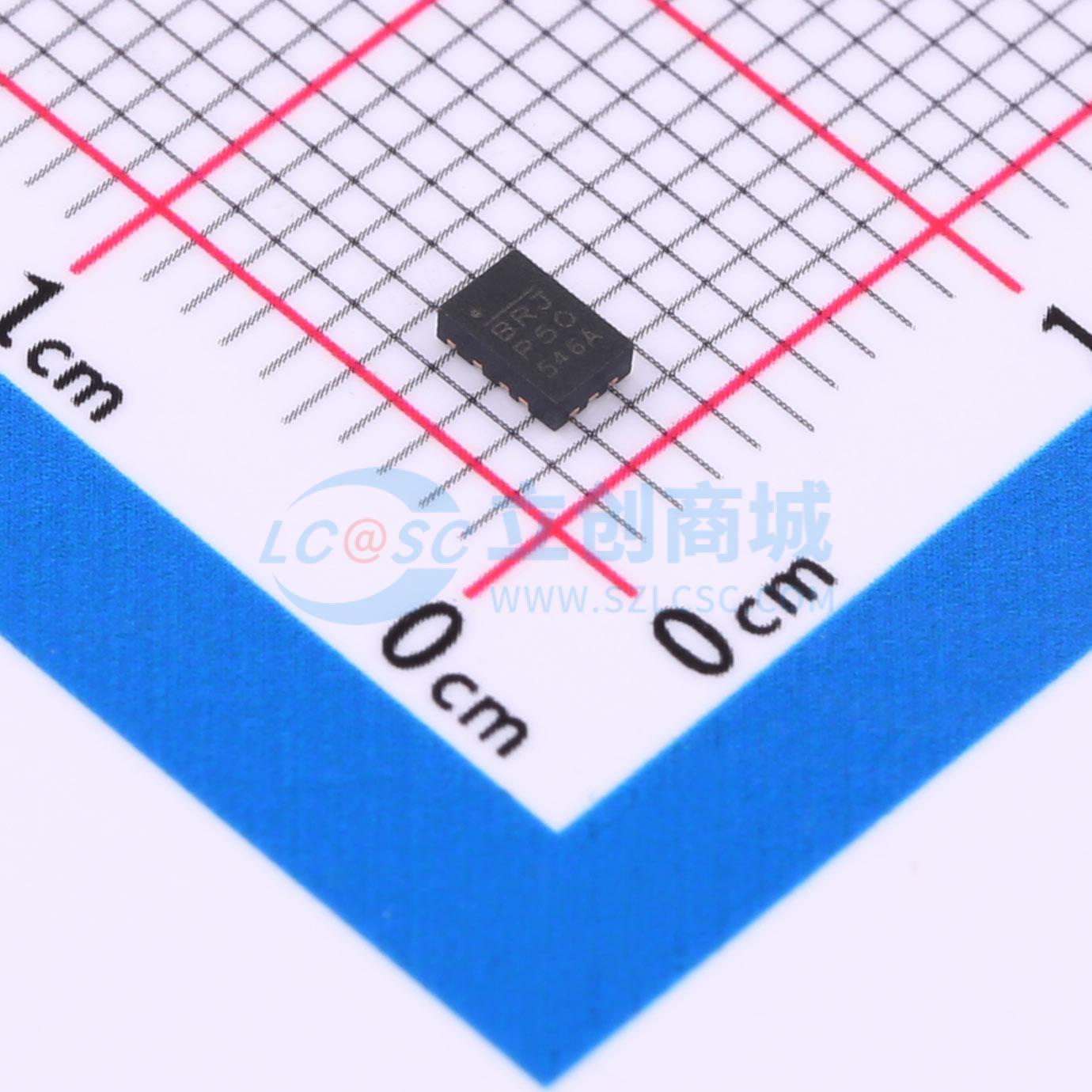

MPQ4321GDE-AEC1-Z

42V负载突降耐受、1A、低静态电流、同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A以内(小电流)方案，MPQ4321是一款频率可配置的同步降压转换器,具有宽输入电压范围（3.3V至36V）,支持42V负载突降,适用于汽车应用。该器件提供1A的高效输出电流,具有低静态电流模式,适合电池供电应用。其开关频率范围为350kHz至2.5MHz,内置高侧和低侧功率MOSFET,支持冷启动和低 dropout 模式。该器件还具有多种保护功能,包括过流保护、过温保护和欠压锁定。工作结温范围为-40°C至150°C。
品牌名称: MPS(芯源)
商品型号: MPQ4321GDE-AEC1-Z
商品编号: C6228807
商品封装: QFN-12(2x3)
包装方式: 编带
商品毛重: 0.3克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

MPQ4321 是一款频率可配置（350kHz 至 2.5MHz）的同步降压开关转换器，集成了内部高端和低端功率 MOSFET。该器件采用峰值电流模式控制，可提供 1A 的高效输出电流。宽输入电压范围为 3.3V 至 36V，可承受 42V 负载突降，适用于汽车输入环境中的各种降压应用。1μA 的关断模式静态电流使该器件可用于电池供电的应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。开漏电源正常信号表示输出电压在其标称电压的 94.5%至 105.5%范围内。频率折返功能有助于防止启动期间电感电流失控。热关断功能可确保可靠的容错运行。该器件提供高占空比和低压差模式，适用于汽车冷启动条件。 MPQ4321 采用 QFN - 12（2mmx3mm）封装或带可焊侧翼的 QFN - 12（3mmx4mm）封装。

商品特性

专为汽车应用设计：
- 可承受 42V 负载突降
- 支持 3.1V 冷启动
- 低压差模式
- 1A 连续输出电流
- 最高 36V 连续工作电压
- 工作结温范围：-40℃ 至 +150℃
- 最小导通时间 65ns，最小关断时间 50ns
延长电池使用寿命：
- 1μA 关断电源电流
- 20μA 睡眠模式静态电流
- 先进异步模式（AAM）可提高轻载时的效率
高性能，改善热性能：
- 集成 70mΩ 高端和 50mΩ 低端 MOSFET
- 频率扩频调制
- 对称 VIN 引脚布局
- 符合 CISPR25 5 级标准
- 350kHz 至 2.5MHz 可配置开关频率
- MeshConnect™倒装芯片封装
其他特性：
- 电源正常输出
- 打嗝式过流保护（OCP）
- 提供 QFN - 12（2mmx3mm）封装或带可焊侧翼的 QFN - 12（3mmx4mm）封装
- 符合 AEC - Q100 1 级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
高级驾驶辅助系统
工业电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电流	1A
	开关频率	350kHz~2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
