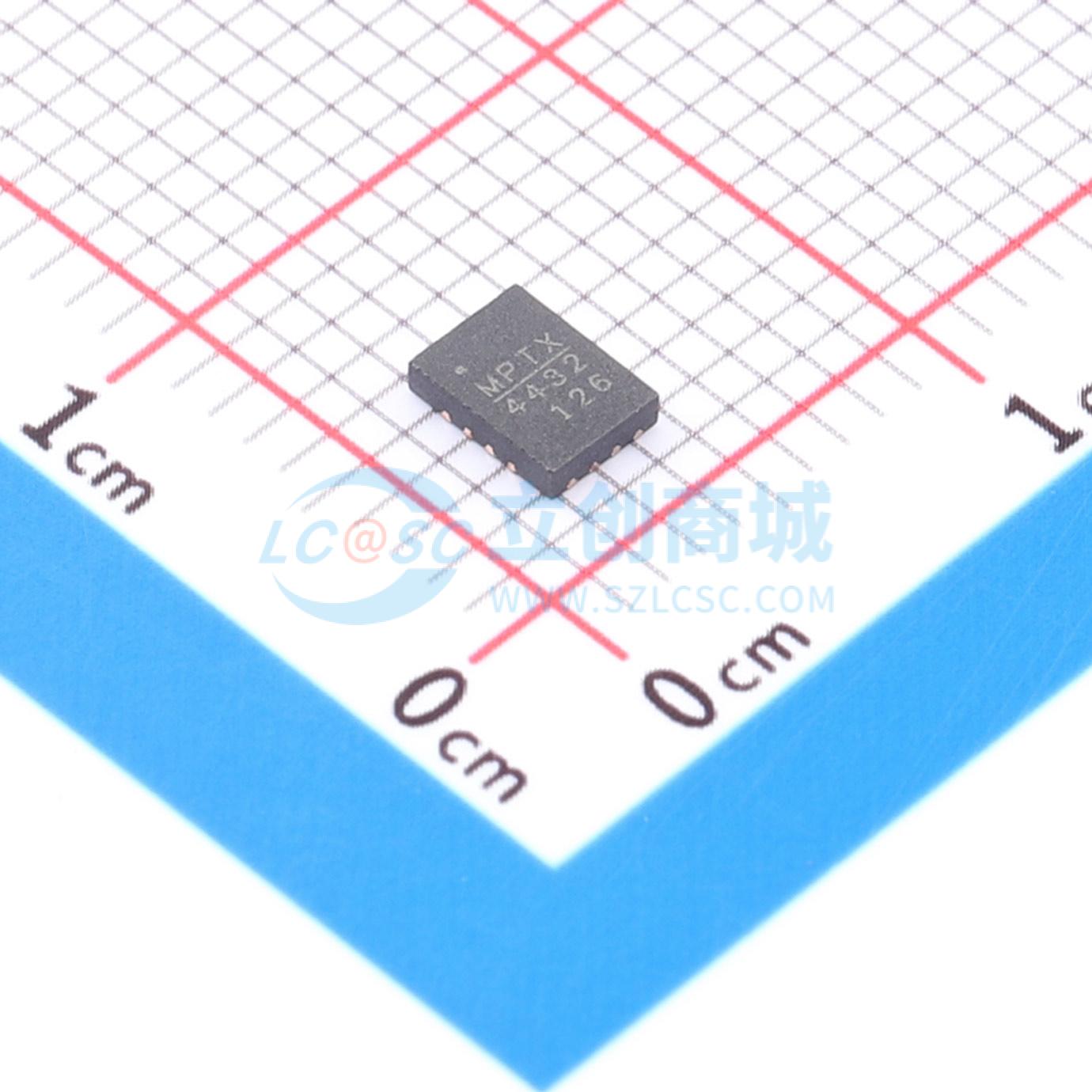

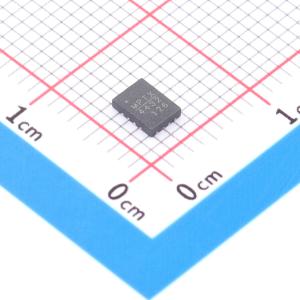

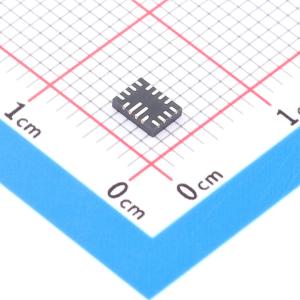

MPQ4432GL-AEC1-Z

降压型 2.2A 3.3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ4432GL-AEC1-Z
商品编号: C6228820
商品封装: QFN-16(3x4)
包装方式: 编带
商品毛重: 0.415333克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；可调软启动；过流保护；工作状态指示；打嗝限流

商品概述

MPQ4432是一款同步降压开关稳压器，具备可编程频率（350kHz至2.5MHz），并集成了内部高端和低端功率MOSFET。MPQ4432采用电流模式控制，可实现快速环路响应，能提供高达2.2A的高效输出电流。 3.3V至36V的宽输入范围适用于汽车输入环境中的各种降压应用。由于其极低的静态电流，MPQ4432非常适合电池供电的应用。 MPQ4432采用先进异步模式（AAM），通过降低开关频率来减少开关和栅极驱动损耗，从而在轻载条件下实现高效率。标准特性包括软启动、外部时钟同步、使能控制和电源正常指示。该器件还具备高占空比和低压差模式，适用于汽车冷启动。采用带谷值电流检测的过流保护（OCP）功能，可防止电感电流失控。打嗝模式可在短路条件下大幅降低平均电流。热关断功能确保了可靠且容错的运行。 MPQ4432采用QFN - 16（3mmx4mm）封装。

商品特性

3.3V至36V宽工作输入范围
2.2A连续输出电流
1μA低关断模式电流
10μA睡眠模式静态电流
内部90mΩ高端和40mΩ低端MOSFET
350kHz至2.5MHz可编程开关频率
固定输出选项：3.3V、3.8V、5V
可与外部时钟同步，可选同相或180°反相
电源正常指示器
可编程软启动时间
80ns最小导通时间
可选强制CCM或AAM
低压差模式
带谷值电流检测和打嗝功能的过流保护（OCP）
采用QFN - 16（3mmx4mm）封装
具备可焊侧翼
符合AEC - Q100 1级标准

应用领域

汽车系统
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电压	-
	输出电流	2.2A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)
