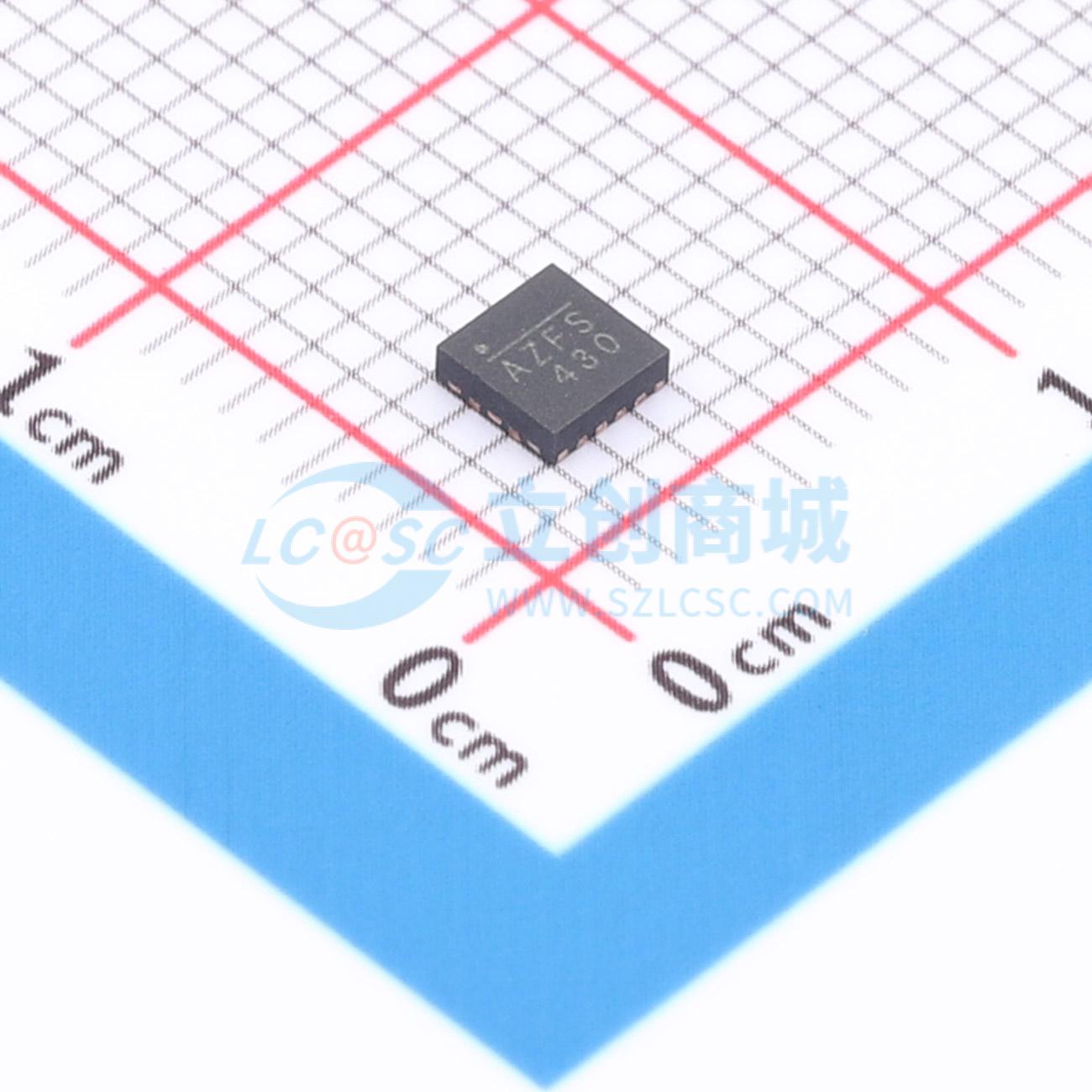

温馨提醒：图片仅供参考，商品以实物为准
MP8719GQ-Z
降压型 12A 4.5V~26V
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8719GQ-Z
- 商品编号
- C6228242
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~26V | |
| 输出电压 | 600mV~3.3V | |
| 输出电流 | 12A | |
| 开关频率 | 500kHz~700kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 135uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP8719为DDR3、DDR3L、LPDDR3和DDR4内存提供了具有最高功率密度的完整电源。MP8719集成了一个高频、同步整流、降压开关模式转换器（VDDQ）、一个1A灌/拉电流LDO（VTT）和一个缓冲低噪声基准（VTTREF）。 基于MPS专有的开关损耗降低技术和内部低RDS(ON)功率MOSFET，MP8719在宽输出电流负载范围内高效运行。 自适应恒定导通时间（COT）控制模式提供快速瞬态响应，并简化了环路稳定性。直流自动调谐环路提供良好的负载和线性调整率。 VTT LDO提供1A的灌/拉电流能力，仅需一个22μF陶瓷电容。VTTREF以出色的1%精度跟踪VDDQ/2。 完整的保护功能包括过流（OC）限制、过压保护（OVP）、欠压保护（UVP）、过温警告（OTW）和热关断。 MP8719所需的外部元件数量极少，采用QFN16（3mmx3mm）封装。
商品特性
- 4.5V至26V宽工作输入范围
- 135μA低静态电流
- 12A连续输出电流
- 13A峰值输出电流
- 可选超声模式（USM）
- 可选500kHz/700kHz开关频率
- 内置±1A VTT LDO
- 1%缓冲VTTREF输出
- 自适应COT实现快速瞬态响应
- 直流自动调谐环路与POSCAP和陶瓷输出电容配合稳定
- 过温警告（OTW）
- 内部软启动（SS）
- 输出放电
- 过流限制（OCL）、过压保护（OVP）、欠压保护（UVP）和热关断
- 通过EN或电源循环进行锁存关断复位
- 采用QFN - 16（3mmx3mm）封装
应用领域
- 电视
- 网络系统
- 分布式电源系统
- 机顶盒
