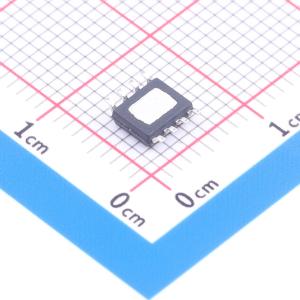

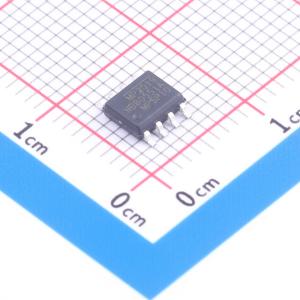

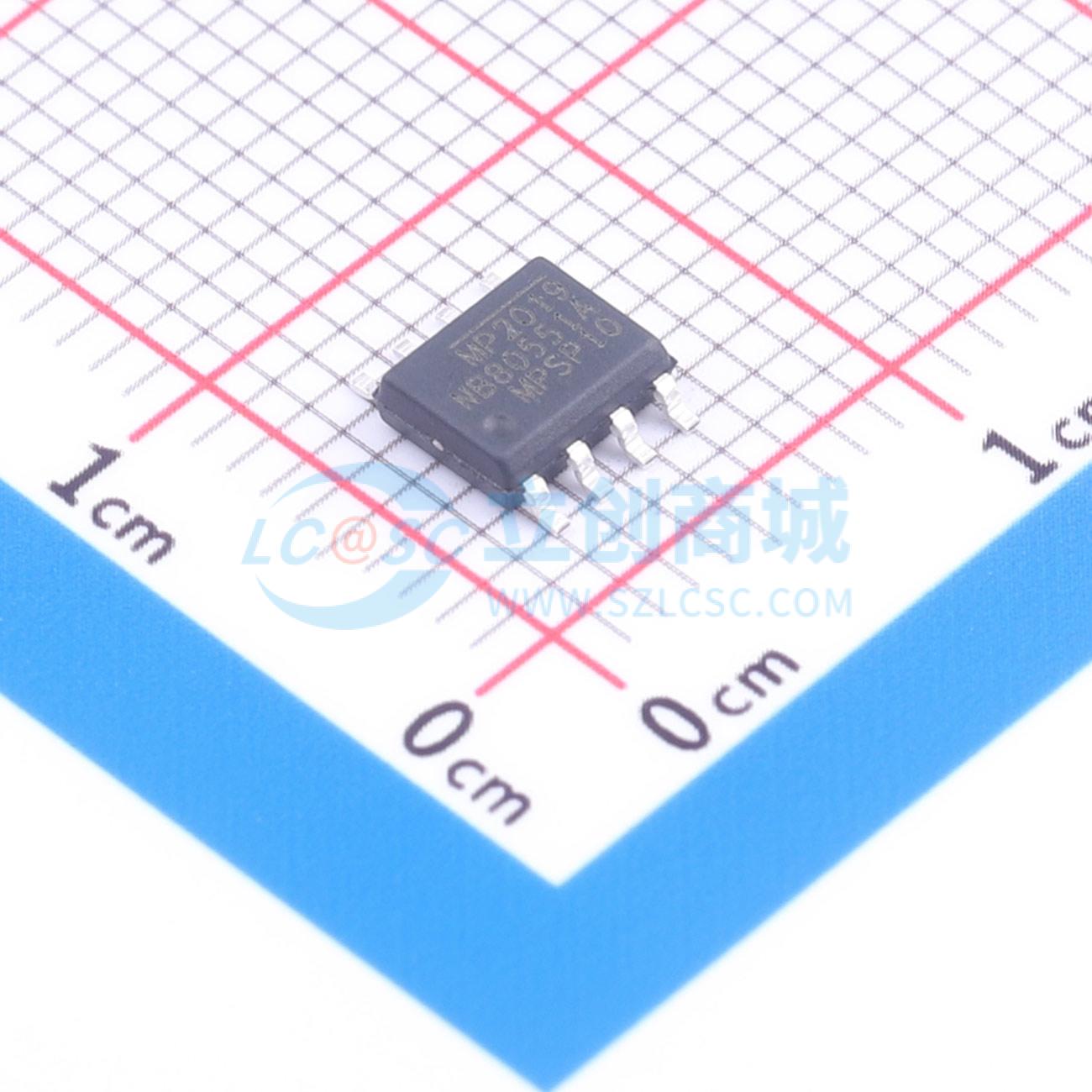

MPQ2019GN-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ2019GN-Z
商品编号: C6228766
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.181克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片

	属性	参数值
	功能特性	逐波限流；可调软启动；过流保护；输出放电；工作状态指示；打嗝限流

商品概述

MPQ2179是一款单片降压开关模式转换器，内置功率MOSFET。该器件在2.5V至5.5V输入电压范围内可实现3A的峰值输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V。恒定导通时间（COT）控制提供快速瞬态响应，便于环路稳定。故障保护功能包括逐周期电流限制和热关断。 MPQ2179适用于广泛的应用，包括汽车信息娱乐系统、仪表盘和远程信息处理系统。 MPQ2179仅需少量易于获取的标准外部元件，采用超小型QFN - 8（1.5mmx2mm）封装。

商品特性

2.5V至5.5V宽工作输入电压范围
高达3A峰值输出电流
2.4MHz开关频率
用于电源排序的使能（EN）引脚
1%反馈（FB）精度
输出电压可从0.6V调节
65mΩ和35mΩ内部功率MOSFET开关
100%占空比导通
输出放电功能
电源正常（PG）信号
外部软启动（SS）控制
输出过压保护（OVP）
带打嗝模式的短路保护（SCP）
强制连续导通模式（FCCM）
采用QFN - 8（1.5mmx2mm）封装
采用可焊侧翼封装
符合AEC - Q100 1级标准

应用领域

汽车信息娱乐摄像头模块
钥匙扣
汽车仪表盘
汽车远程信息处理系统
工业电源
电池供电设备
