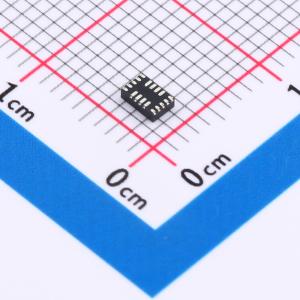

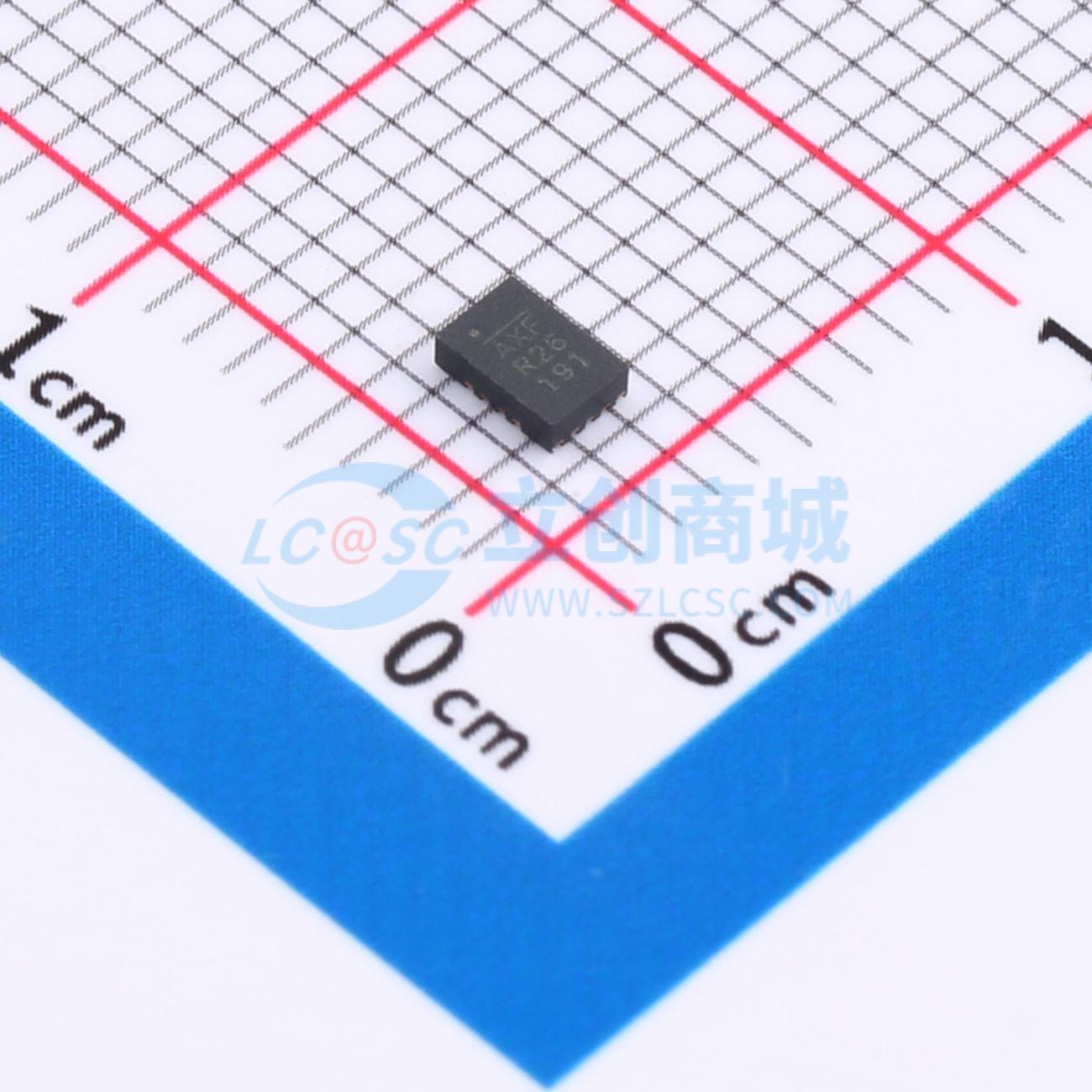

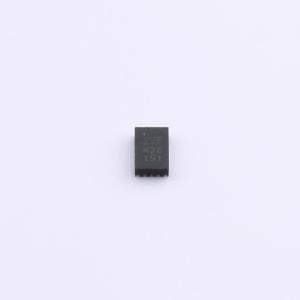

MPQ2166GDE-AEC1-Z

6V，双路2A/2A或3A/1A输出，低静态电流，带电源好信号（PG）和软启动（SS）功能的同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ2166GDE-AEC1-Z
商品编号: C6228779
商品封装: QFN-18(2x3)
包装方式: 编带
商品毛重: 0.31克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MPQ2166 是一款内部补偿的双路 PWM 同步降压稳压器，其输入电压范围为 2.7V 至 6V，可生成低至 0.6V 的输出电压。MPQ2166 可配置为 2A/2A 或 3A/1A 输出电流稳压器，由于其静态电流低至 60μA，非常适合为单节锂离子 (Li+) 电池供电的便携式设备供电。 MPQ2166 集成了两个 55mΩ 的高端开关和 20mΩ 的同步整流器，无需外部肖特基二极管即可实现高效率。MPQ2166 采用峰值电流模式控制和内部补偿，能够实现低压差配置。两个通道均可在 100% 占空比下运行。完整的保护功能包括逐周期电流限制和热关断。 MPQ2166 所需的现成标准外部组件数量最少，提供 QFN - 18 (2mmx3mm) 和 QFN - 18 (2.5mmx3.5mm) 封装。

商品特性

2.7V 至 6V 工作输入范围
2A/2A 或 3A/1A 连续电流
55mΩ/20mΩ RDS(ON)
可编程频率高达 3MHz
外部同步时钟高达 3MHz
180° 相移操作
电源正常 (PG) 指示
外部软启动 (SS) 和跟踪
可调高级异步模式 (AAM) 或强制连续导通模式 (FCCM)
峰值效率 >90%
输出电压可在 0.6V 至 5.5V 之间调节
100% 占空比运行
60μA 静态电流
逐周期过流保护 (OCP)
带打嗝模式和谷值电流检测的短路保护 (SCP)
热关断
提供 QFN - 18 (2mmx3mm) 和 QFN18 (2.5mmx3.5mm) 封装
提供可焊侧翼封装
符合 AEC - Q100 1 级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
汽车远程信息处理系统
电池供电设备
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	600mV~5.5V
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
