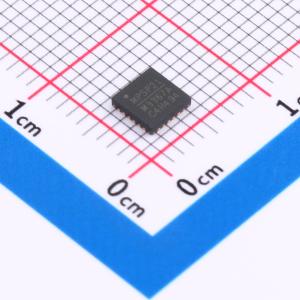

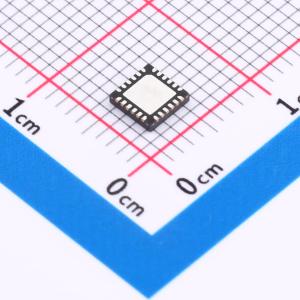

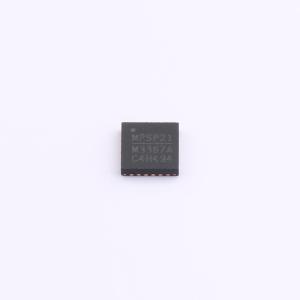

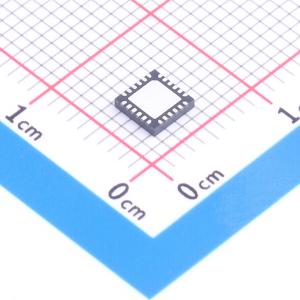

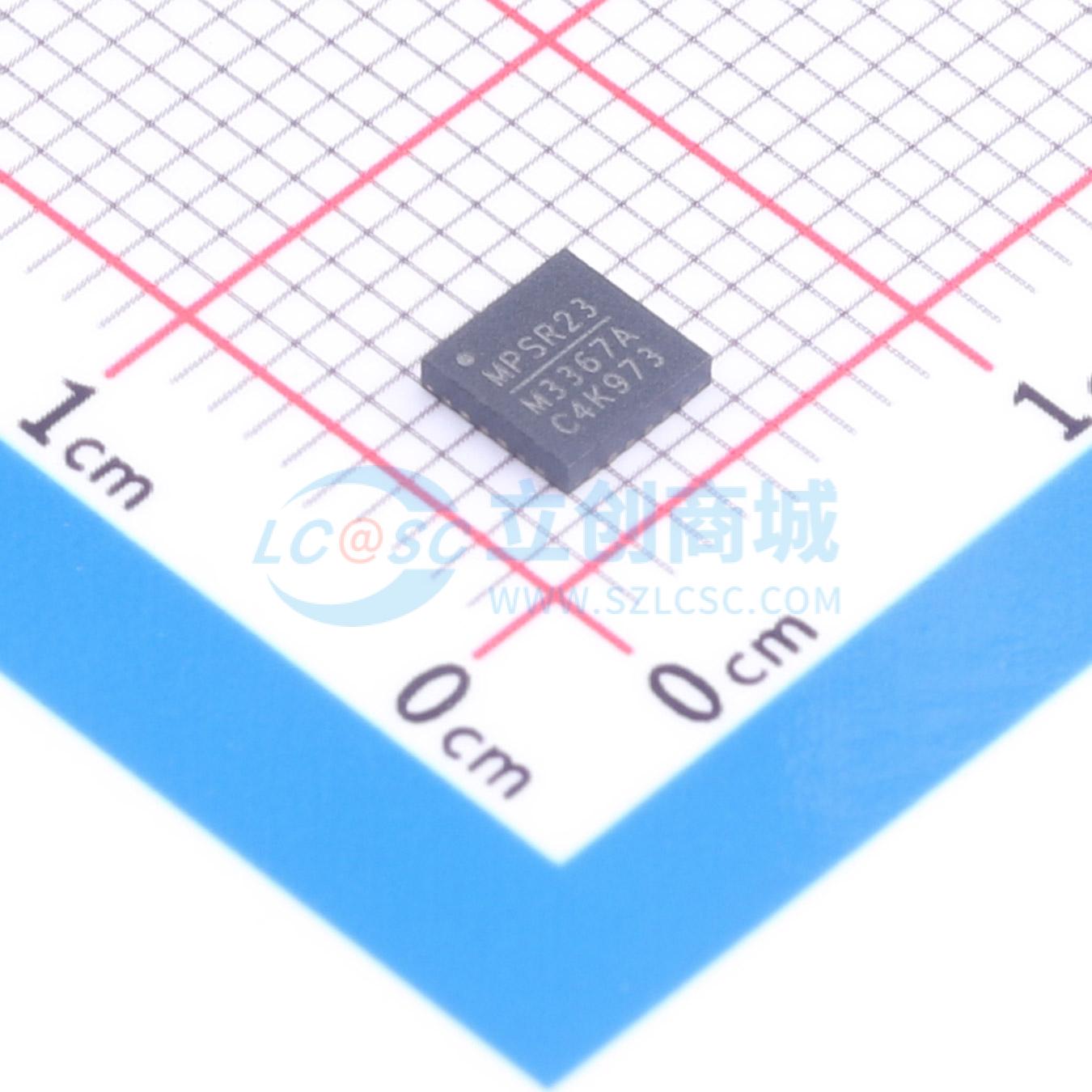

温馨提醒：图片仅供参考，商品以实物为准

MPQ3367AGR-AEC1-Z

具备15000:1调光比和I2C接口的六路、每通道最大150mA升压型白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款具有6通道电流源的升压转换器，用于驱动中小尺寸LCD面板背光的白光LED阵列。使用峰值电流模式作为PWM控制架构来调节升压转换器，6通道电流源应用于LED阴极以调节LED亮度，可将每个LED串中的电流调节到由外部电流设定电阻设置的值，串间电流匹配度为2.5%。提供低导通电阻MOSFET和裕量电压以提高效率，具有标准I²C数字接口，易于使用，开关频率可通过电阻、I2C接口或外部时钟配置。提供模拟、PWM和混合调光模式，可通过I2C接口或MIX/AD引脚选择调光模式，还具有相移功能，可改善或消除PWM调光期间的噪声
品牌名称: MPS(芯源)
商品型号: MPQ3367AGR-AEC1-Z
商品编号: C6228799
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	2.5%

商品概述

MPQ3367A是一款带有6通道电流源的升压转换器。该器件旨在驱动白色LED阵列，为中小型LCD面板提供背光。该器件采用峰值电流模式作为其PWM控制架构来调节升压转换器。六个通道的电流源应用于LED阴极，以调节LED亮度。MPQ3367A将每个LED串中的电流调节到由外部电流设置电阻设定的值，各串之间的电流匹配精度为2.5%。该器件提供低导通电阻MOSFET和裕量电压以提高效率。MPQ3367A具有标准的I2C数字接口，使用方便。开关频率可通过电阻、I2C接口或外部时钟进行配置。 MPQ3367A通过PWM输入提供模拟、PWM和混合调光模式。可通过I2C接口或MIX/AD引脚选择调光模式。该器件还具有相移功能，可改善或消除PWM调光期间的噪声。该器件具备强大的保护功能，以确保其安全运行。保护模式包括过流保护（OCP）、过压保护（OVP）、过温保护（OTP）、LED短路和开路保护。MPQ3367A可在高温时自动降低LED电流。 MPQ3367A采用QFN - 24（4mmx4mm）封装。

商品特性

3.5V至36V输入电压范围，6通道，每通道最大150mA
内部100mΩ、50V MOSFET
可配置的开关频率（fSW）高达2.2MHz，具备外部同步开关频率功能
通过PWM输入实现多调光操作模式，包括：
- 直接PWM调光
- 模拟调光
- 具有25%或12.5%转换点的混合调光
当fPWM ≤200Hz时，PWM调光模式下的调光比为15000:1
通过PWM调光信号输入进行模拟调光时，调光比为200:1
出色的EMI性能，具备频率扩频功能
I2C接口，有3个可选的IC地址
PWM调光的相移功能
2.5%的电流匹配精度
逐周期电流限制
断开VOUT与VIN的连接
可选的高温时LED电流自动降低功能
LED短路/开路、OTP、OCP和电感短路保护
可配置的LED短路阈值
可配置的OVP阈值
故障指示信号输出
采用QFN - 24（4mmx4mm）封装
符合AEC - Q100 1级标准

应用领域

平板电脑和笔记本电脑
汽车显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3.5V~36V
	开关频率	340kHz~2.42MHz
	通道数	6
	输出电压	50V
	输出电流	150mA
