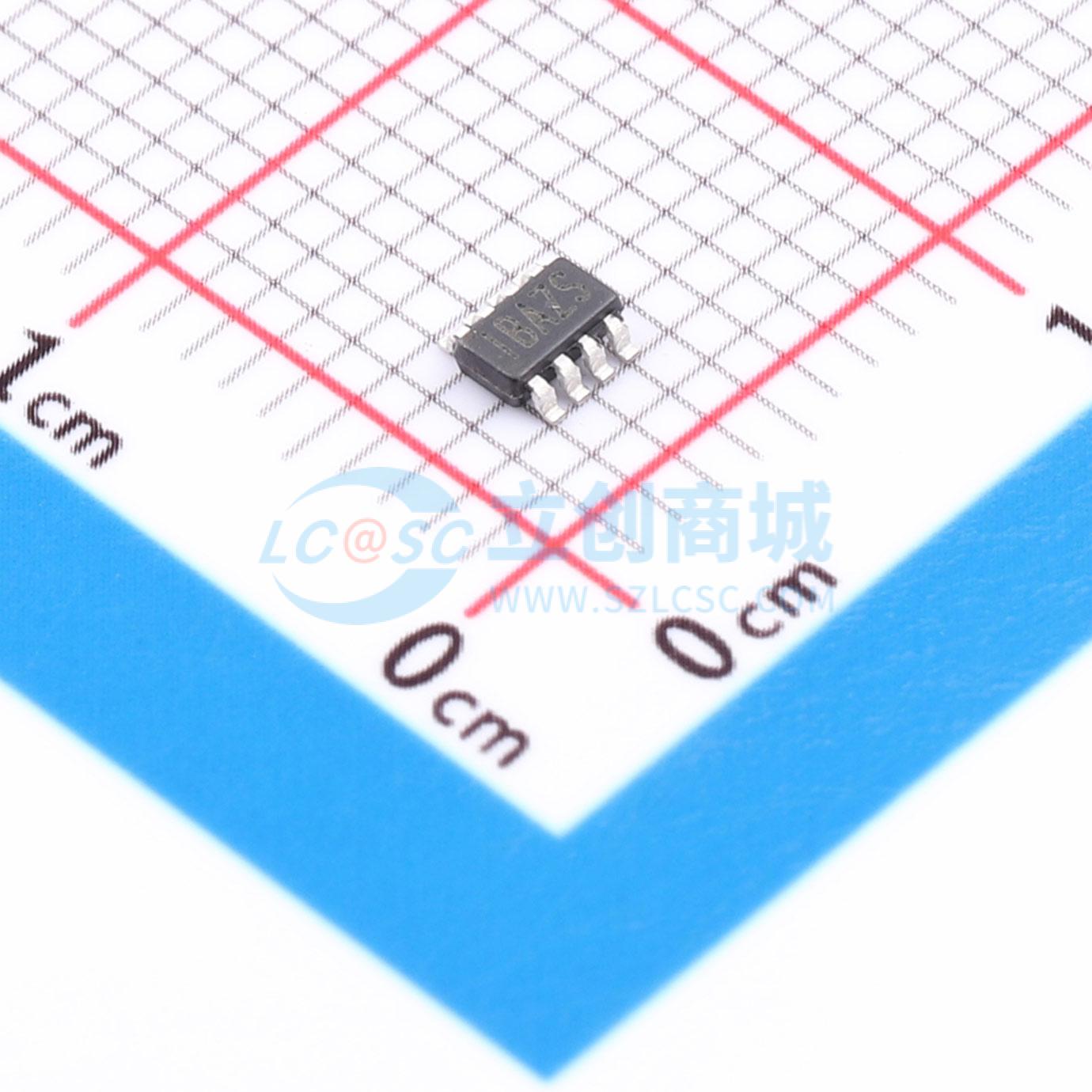

MPQ2171GJ-AEC1-Z

降压型 1A 2.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ2171GJ-AEC1-Z
商品编号: C6228787
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 2.886克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护；输出放电；工作状态指示；打嗝限流

商品概述

MPQ2171是一款单片式降压开关模式转换器，集成了内部功率MOSFET。MPQ2171可在2.5V至5.5V的输入电压下实现高达1A的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V。恒定导通时间（COT）控制提供快速瞬态响应，并简化了环路稳定设计。全面的保护功能包括逐周期电流限制和热关断。 MPQ2171非常适合广泛的应用，包括汽车信息娱乐系统、仪表盘、远程信息处理系统和便携式仪器。 MPQ2171仅需少量易于获取的标准外部元件，采用小型TSOT23 - 8封装。

商品特性

2.5V至5.5V宽工作输入范围
输出电压低至0.6V
降压模式下100%占空比
高达1A输出电流
90mΩ和50mΩ内部功率MOSFET开关
3.3V输入和1.8V输出时默认开关频率为2.6MHz
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护（OCP）
断电时自动放电
具有打嗝模式的短路保护（SCP）
使用低ESR输出陶瓷电容时稳定
采用TSOT23 - 8封装
符合AEC - Q100 1级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
汽车远程信息处理系统
低压I/O系统电源
手持/电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5V
	输出电流	1A
	开关频率	2.6MHz
	工作温度	-40℃~+125℃@(TJ)
