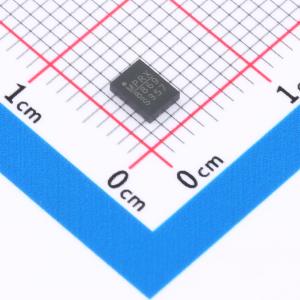

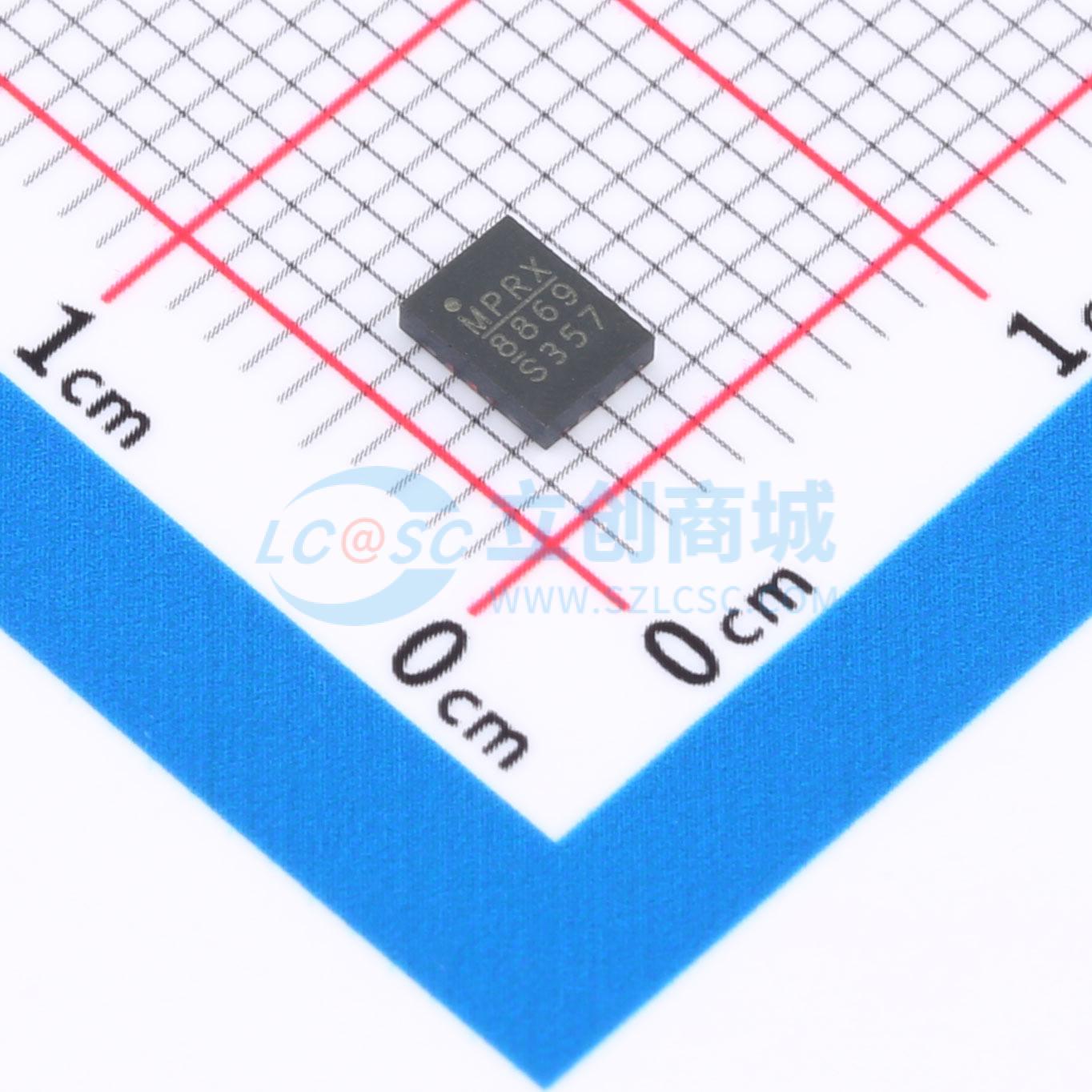

MP8869SGL-Z
降压型 12A 2.85V~18V
SMT扩展库PCB免费打样
- 描述
- MP8869S 是一款具有 I2C 控制接口的高频、同步整流降压开关模式转换器。MP8869S 提供了一个高度集成的解决方案，在较宽的输入电源范围内，可实现 12A 的连续电流和 15A 的峰值输出电流，且具有出色的负载和线性调整率。输出电压电平可通过 I2C 串行接口进行动态控制
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8869SGL-Z
- 商品编号
- C6228263
- 商品封装
- QFN-14(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.119565克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.85V~18V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 12A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 420uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP8869S是一款带有I2C控制接口的高频、同步整流降压开关模式转换器。MP8869S提供了一个完全集成的解决方案，在宽输入电源范围内，可实现12A的连续电流和15A的峰值输出电流，且具有出色的负载和线性调整率。 输出电压电平可通过I2C串行接口进行动态控制。参考电压范围可从0.6V以4mV的步长调整至1.108V。电压转换速率、频率、电流限制、打嗝/锁断保护、使能和节能模式也可通过I2C接口进行选择。 恒定导通时间（COT）控制操作提供快速瞬态响应。漏极开路电源正常（PG）引脚指示输出电压何时处于标称范围内。完整的保护功能包括过压保护（OVP）、过流保护（OCP）和热关断。 MP8869S采用QFN - 14（3mmx4mm）封装。
商品特性
- 使用FB引脚可将输出电压（Vout）调节至最高5.5V
- 2.85V至18V的宽工作输入范围
- 12A连续/15A峰值输出电流
- 1%的内部参考精度
- 通过I2C可编程参考范围，从0.6V以4mV步长至1.108V，并具有转换速率控制
- 通过I2C实现5%精度的输出电压和输出电流监测
- 可选的PFM/PWM模式，可通过I2C调节频率和电流限制
- 四种不同的可选I2C地址
- 外部软启动（SS）
- 漏极开路电源正常（PG）指示
- 输出过压保护（OVP）
- 打嗝/锁断过流保护（OCP）
- 采用QFN - 14（3mmx4mm）封装
应用领域
- 固态硬盘（SSD）
- 平板电视和显示器
- 数字机顶盒
- 分布式电源系统
- 网络/服务器
