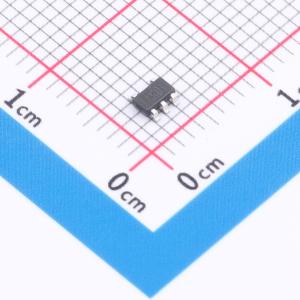

温馨提醒：图片仅供参考，商品以实物为准
MP24895GJ-Z
降压型白光LED驱动器，6 - 36V输入电压
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP24895是一款降压型LED驱动器，采用连续电流模式设计，可在6V至36V的宽输入电压范围内驱动高亮度LED。MP24895采用滞环控制方案来调节LED电流。此外，该控制方案可实现最佳的环路稳定性和极快的响应时间。为实现高精度，MP24895通过外部高端电阻来检测LED电流。其仅100mV的低平均反馈电压可降低功耗并提高效率。MP24895在EN/DIM引脚上同时实现PWM和模拟调光功能。MP24895具备欠压锁定和热过载保护功能，可防止在输出过载时器件受损。MP24895提供TSOT23 - 5和QFN - 6两种封装形式。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP24895GJ-Z
- 商品编号
- C6227927
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.057124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~36V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MP24895是一款降压型LED驱动器，采用连续电流模式设计，可在6V至36V的宽输入电压范围内驱动高亮度LED。 MP24895采用滞环控制方案来调节LED电流。此外，该控制方案可实现最佳的环路稳定性和极快的响应时间。为实现高精度，MP24895通过外部高端电阻来检测LED电流。其仅100mV的低平均反馈电压可降低功耗并提高效率。 MP24895在EN/DIM引脚上同时实现PWM和模拟调光功能。 MP24895具备欠压锁定和热过载保护功能，可防止在输出过载时器件受损。 MP24895提供TSOT23 - 5和QFN - 6两种封装形式。
商品特性
- 内置36V MOSFET
- 6V至36V宽输入电压范围
- 1A输出电流
- 高效滞环控制
- PWM和模拟调光
- 1000:1的PWM调光分辨率
- 欠压锁定、热关断保护
- 提供TSOT23 - 5和QFN - 6封装形式
应用领域
- 低压卤素灯替代
- 低压通用照明
- 汽车/装饰性LED照明
- 标识/应急照明
- LED背光
