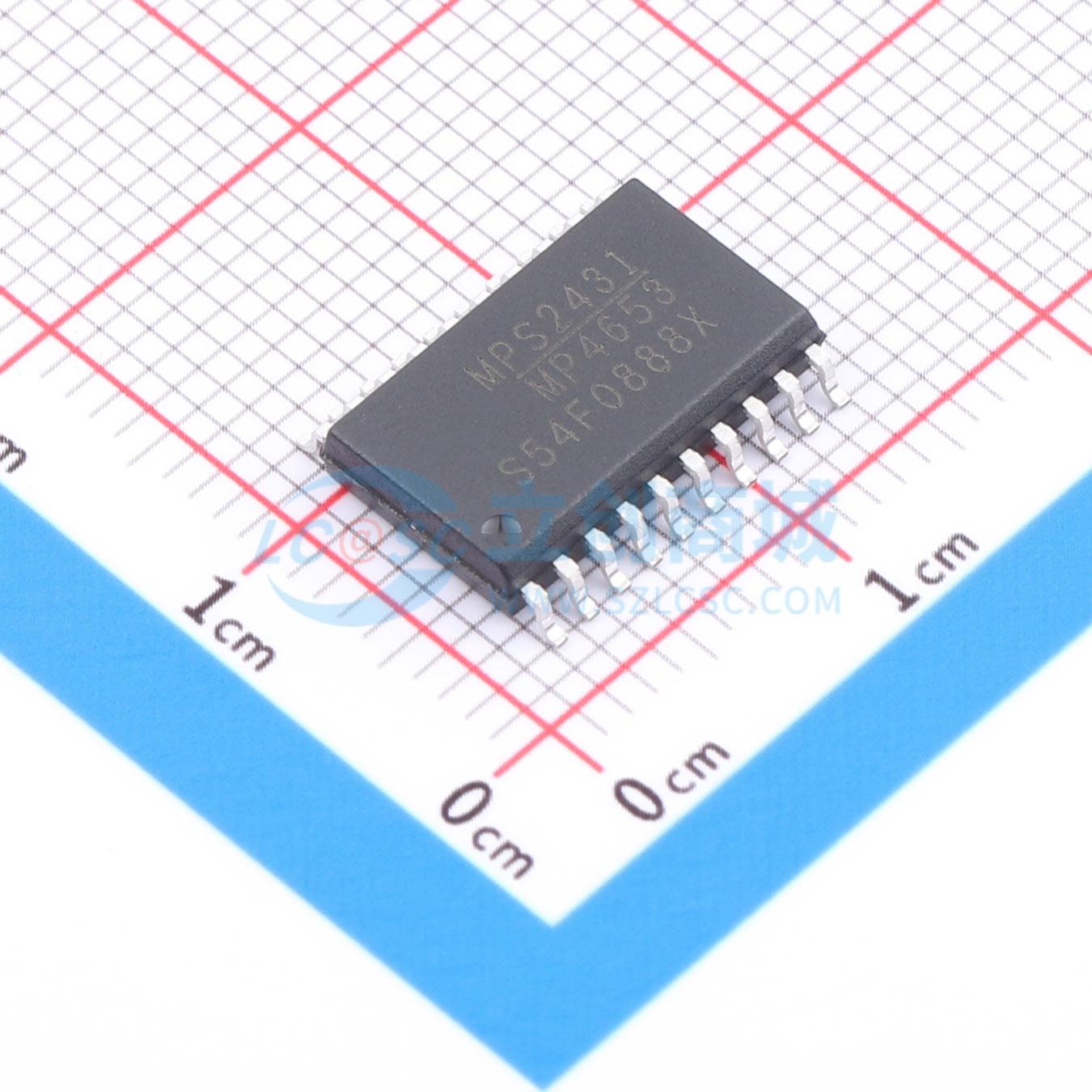

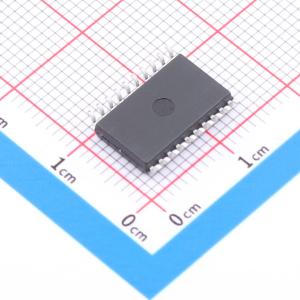

温馨提醒：图片仅供参考，商品以实物为准

MP4653GY-Z

CC/CV模式LLC TV LED驱动器

SMT扩展库PCB免费打样

描述: 是一款用于LED背光的CC/CV模式LLC TV LED驱动器，尤其适用于大尺寸电视LED背光。由9V至30V输入电源供电，输出两个180度相移的驱动信号给外部功率级。其增强型9V栅极驱动器提供足够的驱动能力，可通过外部栅极驱动变压器直接驱动外部MOSFET。集成了用于LED电流调节的恒流控制环路和用于直流母线电压的恒压控制环路，该环路用于与其他DC/DC转换器一起生成12V/5V等系统电源。CC/CV控制环路对LLC功率级的工作频率进行编程，从而调节LED电流和母线电压。对LED电流同时采用模拟调光和PWM调光
品牌名称: MPS(芯源)
商品型号: MP4653GY-Z
商品编号: C6228094
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.698333克(g)

商品参数

	属性	参数值
	调光	模拟；PWM
	特性	过压保护(OVP)；过流保护(OCP)；过温保护(OTP)；开路保护；短路保护(SCP)；欠压保护(UVP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	-

商品概述

MP4653是一款用于LED背光的CC/CV模式LLC电视LED驱动器，尤其适用于大尺寸电视LED背光。MP4653由9V至30V输入电源供电，输出两个相位相差180度的驱动信号，用于外部功率级。其增强型9V栅极驱动器具备足够的驱动能力，可通过外部栅极驱动变压器直接驱动外部MOSFET。 MP4653集成了用于调节LED电流的恒流控制环路，以及用于直流母线电压的恒压控制环路，该环路可与其他DC/DC转换器配合，生成如12V/5V等系统电源。CC/CV控制环路对LLC功率级的工作频率进行编程，从而调节LED电流和母线电压。 MP4653对LED电流同时支持模拟调光和PWM调光。输出一个驱动信号直接驱动调光MOSFET，有助于实现快速且高对比度的PWM调光。 PWM调光信号还用于CC/CV模式控制。在PWM开启期间，CC模式有效，LED电流得到调节；在PWM关闭期间，CV模式有效，直流母线电压得到调节。在PWM开启和关闭期间，栅极驱动信号以及通过功率级的能量都是连续的。这有助于消除PWM调光时系统产生的可听噪声。 MP4653具备充足且智能的保护功能，可提高系统可靠性。它能保护直流母线级和LED驱动器级的故障情况。直流母线级保护包括过压保护和过流保护（短路保护）。 LED驱动器级保护包括LED开路保护、LED短路保护、LED过流保护以及LED串任意点接地短路保护。 MP4653集成了热保护功能。 MP4653采用SOIC20封装。

商品特性

次级侧“真正LIPS”LLC控制器
CC/CV频率控制环路
消除可听噪声
PWM调光和LED故障时驱动信号连续
9V至30V输入电压范围
模拟和PWM调光
输入欠压锁定
直流母线输出过压保护
直流母线短路保护
系统自动恢复和打嗝定时器
LED开路、短路保护
LED输出过压、LED过流保护
LED串任意点接地短路保护
采用SOIC 20封装

应用领域

液晶电视和显示器
台式液晶平板显示器
平板视频显示器
路灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	9V~30V
	开关频率	20kHz~250kHz
	通道数	1
	输出电压	-
	输出电流	130mA
