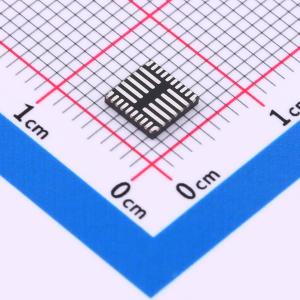

MP5515GU-Z

SMT扩展库PCB免费打样

描述: 旨在为企业固态硬盘、NVDIMM和其他有备用系统要求的应用提供输入电源调节。它由输入电流限制、输入反向电流阻断和一个MPS专利的高效双向升降压转换器组成，仅使用一个电感进行能量存储，在输入电源故障时为系统提供备用电源。还提供I²C接口和ADC，用户可通过I²C设置输入电流限制、压摆率并进行电容健康测试。此外，该产品还能监测系统状态，如输入电压、输入电流、存储电压、温度，并为这些功能提供中断选项
品牌名称: MPS(芯源)
商品型号: MP5515GU-Z
商品编号: C6228106
商品封装: QFN-30(5x5)
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

参数完善中

商品概述

MP5515 是一款输入电源调节 PMIC，适用于企业级固态硬盘、非易失性双列直插式内存模块（NVDIMM）以及其他有备用系统需求的应用。MP5515 具备输入电流限制、输入反向电流阻断功能，还集成了一款 MPS 专利的高效双向升降压转换器，该转换器仅使用一个电感进行能量存储，在输入电源故障时为系统提供备用电源。MP5515 还提供 I²C 接口和 ADC。用户可通过 I²C 设置输入电流限制、压摆率，并进行电容健康测试。MP5515 还能监测系统状态，如输入电压、输入电流、存储电压、温度等，并为这些功能提供中断选项。内部输入电流限制模块可防止系统启动时的浪涌电流，而反向电流模块可防止备用能量流向故障的 VIN 端口。MPS 专利的能量存储与释放管理控制电路可将存储电容的需求降至最低。在输入电源中断时，它会将输入电压提升至更高的备用电压，并在维持时间内将能量释放到系统总线电压。 MP5515 仅需少量标准外部组件，采用 30 引脚 QFN（5mmx5mm）封装。

商品特性

2.7V 至 18V 宽工作输入范围
最高 32V 可编程存储电压
最高 6A 可编程输入电流限制
5A 降压负载能力
VB 电压上升压摆率可调
集成 14mΩ MOSFET 的输入电流限制器
输入过压保护（OVP）
反向电流保护（RCP）
输入电源故障指示
备用电容健康测试
全面的电压、电流、温度传感器
ADC 转换
热保护
采用 QFN - 30（5mmx5mm）封装

应用领域

固态硬盘（SSD）
非易失性双列直插式内存模块（NVDIMM）
硬盘驱动器
电源备用系统
