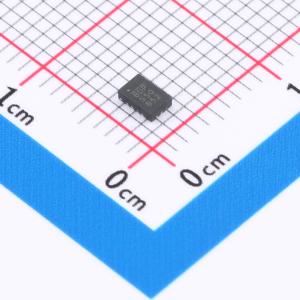

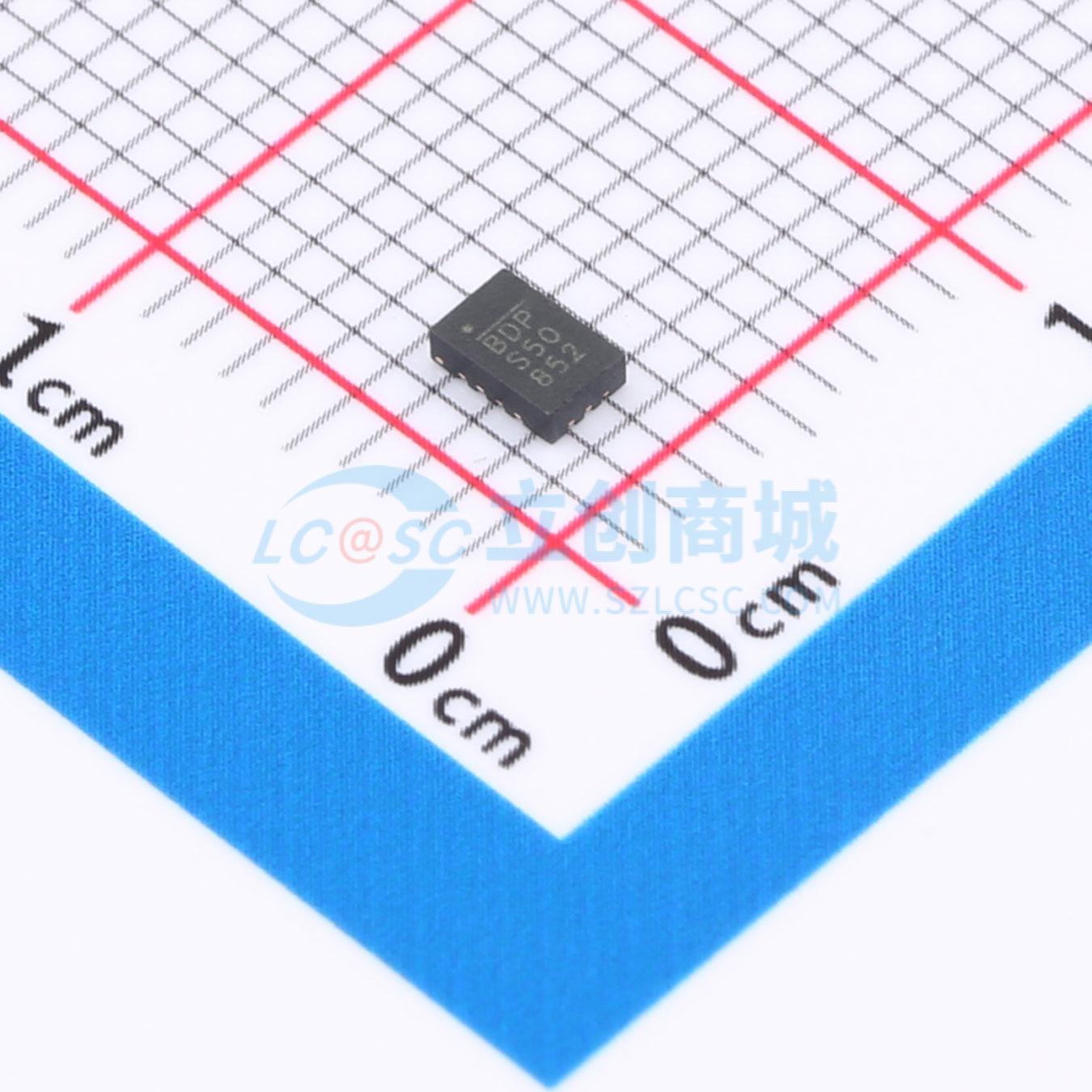

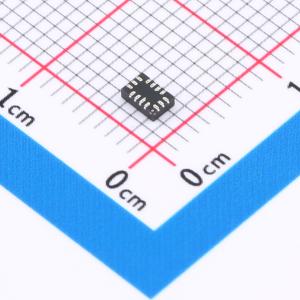

MPQ5029GD-C-AEC1-Z

USB充电端口控制器，集成电流限制开关和电池短路保护

SMT扩展库PCB免费打样

描述: MPQ5029是一款完全集成的USB Type-C端口控制器，集成了低RDS(ON) USB限流开关和充电端口识别电路。MPQ5029支持3A的连续输出电流。USB开关的输出电流限制是可编程的。MPQ5029支持电池充电规范（BC1.2）的DCP方案、分压模式、1.2V/1.2V模式以及快速充电规范（QC3.0），无需用户进行外部交互。MPQ5029还支持Type-C 5V @ 3A DFP模式。MPQ5029提供可编程的线性线路压降补偿。完整的保护功能包括打嗝式限流、输入过压保护（OVP）和热关断。MPQ5029只需最少数量的常用标准外部元件，即可完成USB开关和充电模式自动检测解决方案。MPQ5029采用QFN-14（2mmx3mm）封装。
品牌名称: MPS(芯源)
商品型号: MPQ5029GD-C-AEC1-Z
商品编号: C6227870
商品封装: QFN-14(2x3)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

MPQ5029是一款完全集成的USB Type-C端口控制器，集成了低RDS(ON) USB限流开关和充电端口识别电路。MPQ5029支持3A的连续输出电流。 USB开关的输出电流限制是可编程的。MPQ5029支持电池充电规范（BC1.2）的DCP方案、分压模式、1.2V/1.2V模式以及快速充电规范（QC3.0），无需用户进行外部交互。MPQ5029还支持Type-C 5V @ 3A DFP模式。 MPQ5029提供可编程的线性线路压降补偿。完整的保护功能包括打嗝式限流、输入过压保护（OVP）和热关断。 MPQ5029只需最少数量的常用标准外部元件，即可完成USB开关和充电模式自动检测解决方案。MPQ5029采用QFN-14（2mmx3mm）封装。

商品特性

输入和输出额定电压高达22V
支持Type-C 5V @ 3A DFP模式
支持QC3.0（3.6 - 12V输出）模式
支持BC 1.2的5V DCP方案、分压模式、1.2V/1.2V模式
I/O引脚（DP、DM、CC1和CC2）支持到电池的短路保护
启用VBUS时，OUT到电池的短路保护
5V输出的线路压降补偿
可编程的高精度电流限制
25mΩ低RDS(ON)功率MOSFET
用于热管理的NTC引脚
用于编程充电模式的OVP引脚
输入过压放电
通过USB-IF Type-C认证
I/O引脚（OUT、DP、DM、CC1和CC2）的HBM ESD额定值为±4kV
采用QFN-14（2mmx3mm）封装
符合AEC-Q100 1级标准

应用领域

USB充电端口
Type-A、Type-C、QC充电端口
远程充电端口
Type-C以及兼容传统USB2.0充电端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	2.7V~22V
	输出电压	5V
	输出电流	3A
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	静态电流(Iq)	-
	开关管(内置/外置)	-
