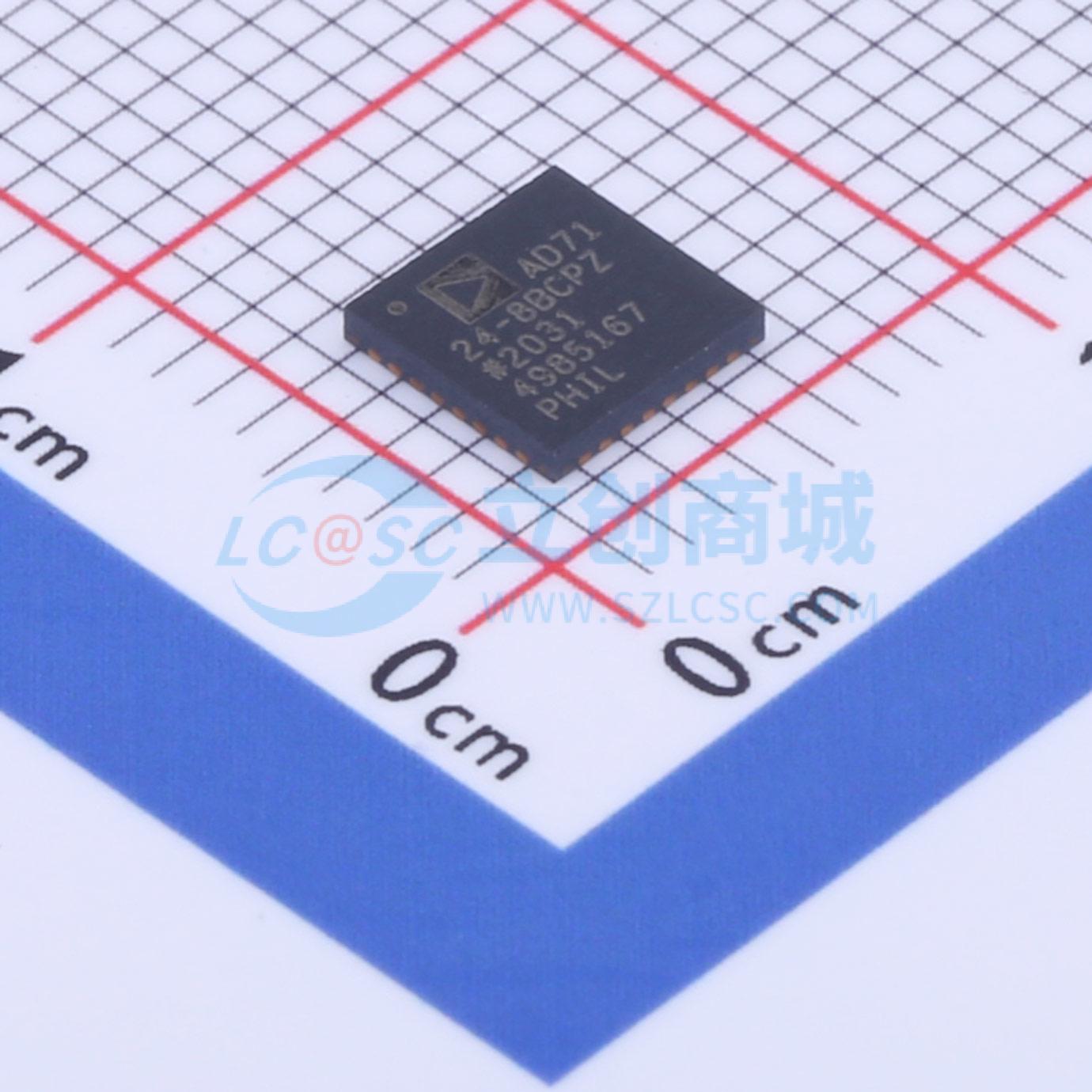

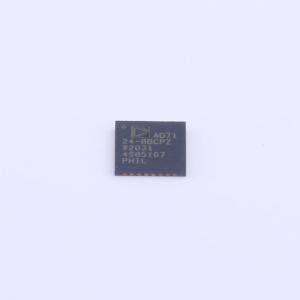

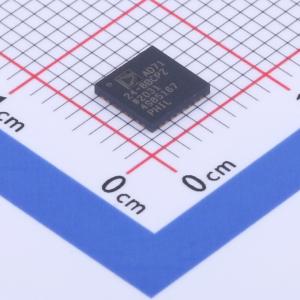

AD7124-8BCPZ-RL
集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7124-8BCPZ-RL
- 商品编号
- C650588
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 19.2kHz | |
| 通道数 | 8；15；16 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V；2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 三种电源模式
- 均方根噪声 低功耗：在1.17 SPS、增益 = 728时为24 nV rms（典型值255 μA） 中功耗：在2.34 SPS、增益 = 728时为20 nV rms（典型值355 μA） 全功耗：在9.4 SPS、增益 = 128时为23 nV rms（典型值730 μA）
- 所有电源模式下最多22位无噪声位（增益 = 7）
- 输出数据速率 全功耗：9.38 SPS至19,200 SPS 中功耗：2.34 SPS至4800 SPS 低功耗：1.17 SPS至2400 SPS
- 增益 > 1时为轨到轨模拟输入
- 在25 SPS时同时抑制50 Hz/60 Hz（单周期稳定）
- 诊断功能（有助于安全完整性等级（SIL）认证）
- 交叉点复用模拟输入 8路差分/15路伪差分输入
- 可编程增益（1至128）
- 带隙基准，最大漂移10 ppm/°C（70 μΔ）（B级）
- 匹配的可编程激励电流
- 内部时钟振荡器
- 片上偏置电压发生器
- 低端电源开关
- 通用输出
- 多种滤波器选项
- 内部温度传感器
- 自校准和系统校准
- 传感器烧毁检测
- 自动通道排序器
- 每通道配置
- 电源：2.7 V至3.6 V和±1.8 V
- 独立接口电源
- 掉电电流：最大5 μA
- 温度范围：-40°C至+125°C
- 32引脚LFCSP封装
- 三线或四线串行接口 与SPI、QSPI、MICROWIRE和DSP兼容 SCLK上有施密特触发器
- 静电放电（ESD）：4 kV
应用领域
- 温度测量
- 压力测量
- 工业过程控制
- 仪器仪表
- 智能变送器
