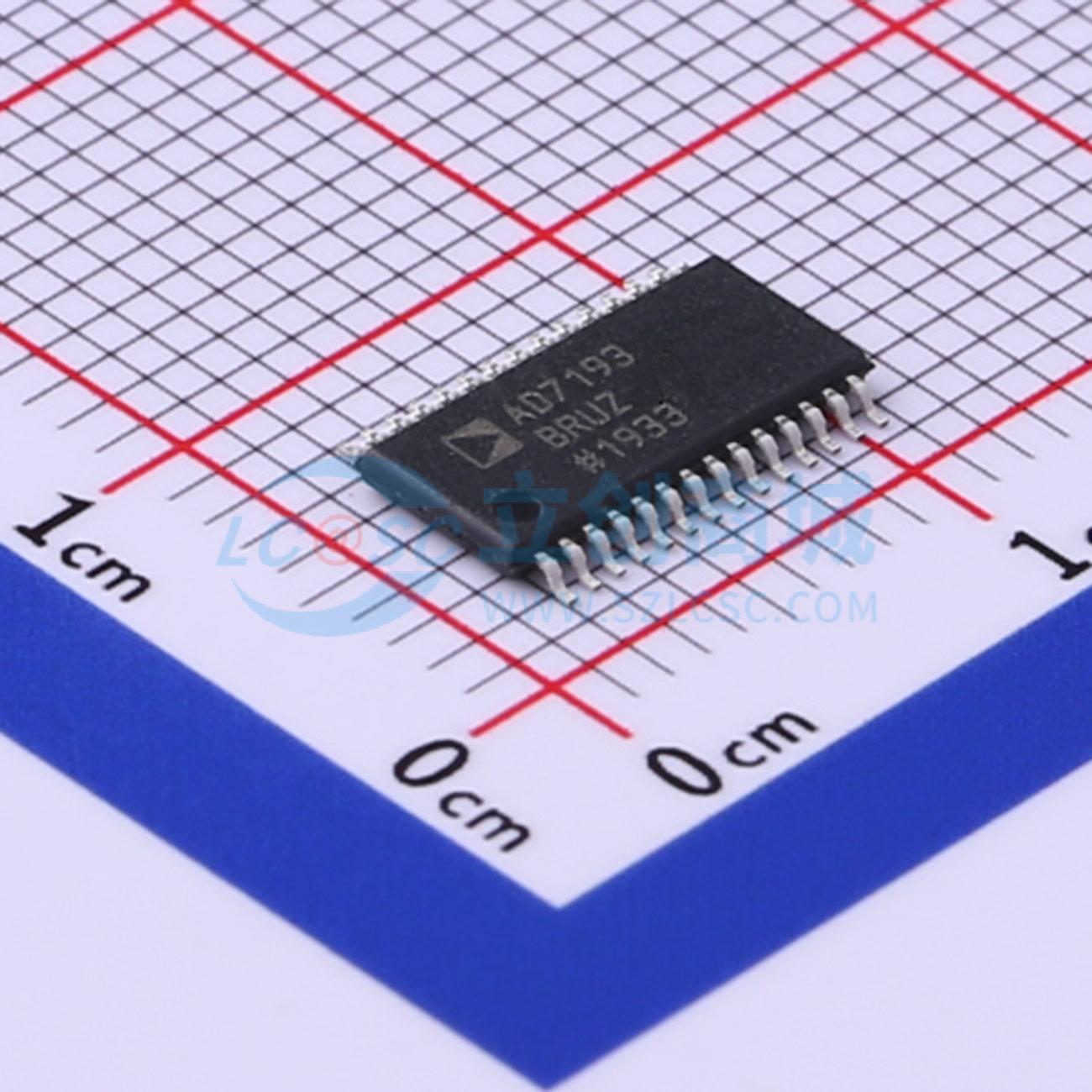

温馨提醒：图片仅供参考，商品以实物为准

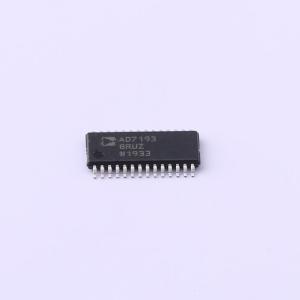

AD7193BRUZ
内置PGA的4通道、4.8 kHz、超低噪声、24位Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置PGA的4通道、4.8 kHz、超低噪声、24位Σ-Δ ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7193BRUZ
- 商品编号
- C650629
- 商品封装
- TSSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 4.7Hz | |
| 通道数 | 4 | |
| 工作电压 | 3V~5.25V；2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4.92MHz；2.4576MHz~5.12MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 4.7Hz；4.8kHz | |
| 静态电流 | 3uA |
商品概述
AD7193是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。 这款器件可配置为四路差分输入或八路伪差分输入。片内通道序列器可以同时使能多个通道，AD7193按顺序在各使能通道上执行转换，简化了与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。 这款器件具有非常灵活的数字滤波器，包括一个快速建立选项。输出数据速率和建立时间等变量取决于所选的选项。AD7193同时包括零延迟选项。 这款器件的工作电源电压为3 V至5.25 V，功耗为4.65 mA，采用28引脚TSSOP封装和32引脚LFCSP封装。
商品特性
- 快速滤波器建立选项
- 4个差分/8个伪差分输入通道
- 均方根(RMS)噪声：1 nV @ 4.7 Hz(G = 128)
- 15.5位无噪声分辨率(2.4 kHz, G = 128)
- 无噪声分辨率高达22位(G = 7)
- 失调漂移：±5 nV/°C
- 增益漂移：±1 ppm/°C
- 稳定的时间漂移特性
- 自动通道序列发生器
- 可编程增益(1至128)
- 输出数据速率：4.7 Hz至4.8 kHz
- 内部或外部时钟
- 50 Hz/60 Hz同时抑制
- 4路通用数字输出
- 电源AVDD：3 V至5.25 V，DVDD：2.7 V至5.25 V
- 电流：4.65 mA
- 温度范围：-40°C至+105°C
- 28引脚TSSOP和32引脚LFCSP封装
- 接口三线式串行接口SPI、QSPI、MICROWIRE和DSP兼容SCLK引脚内的施密特触发
应用领域
- PLC/DCS模拟输入模块
- 数据采集
- 应变栅传感器
- 压力测量
- 温度测量
- 流量测量
- 电子秤
- 色谱仪
- 医疗与科学仪器
