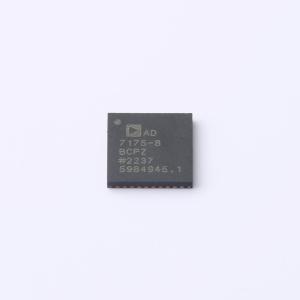

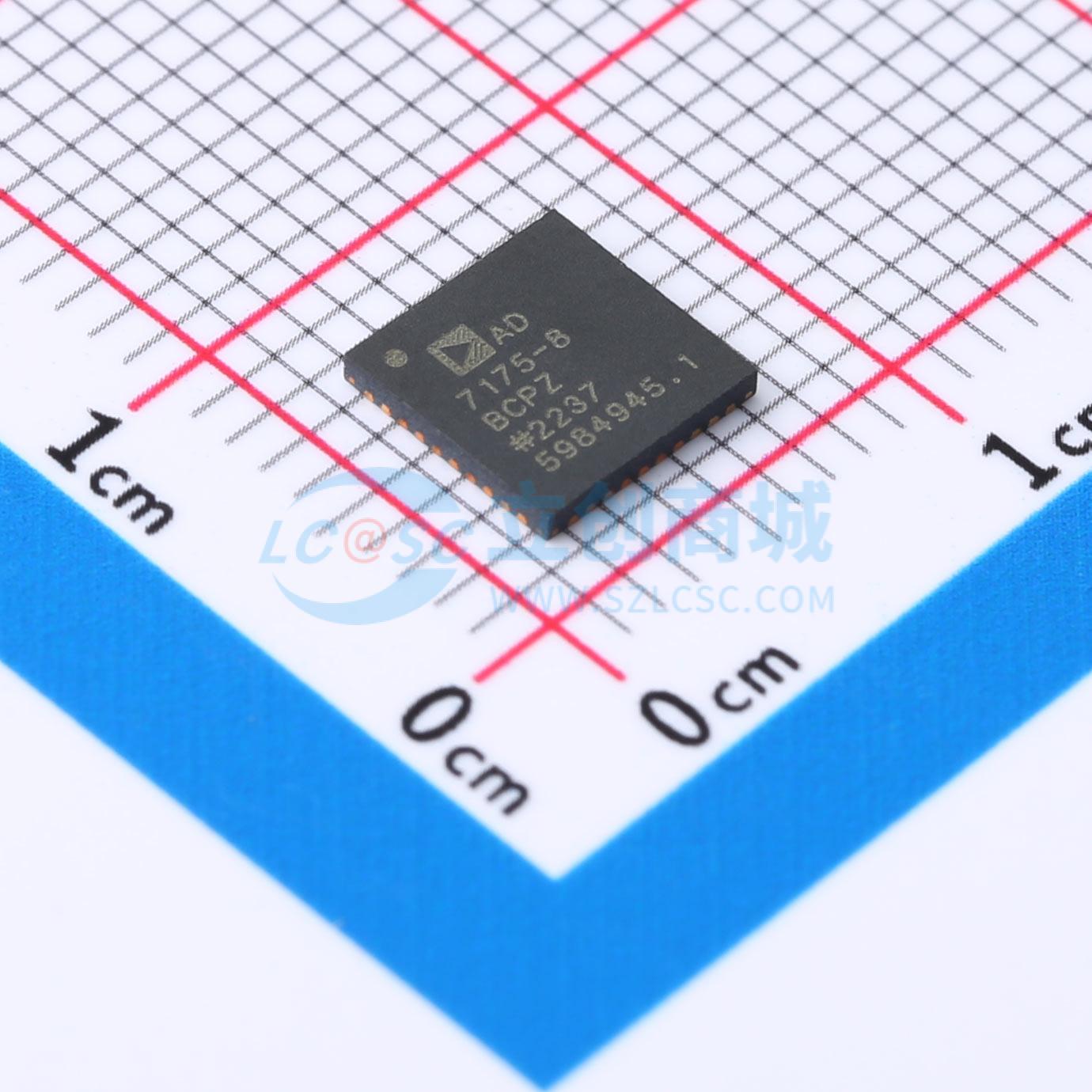

AD7175-8BCPZ

AD7175 - 8是一款低噪声、快速稳定、多路复用的8/16通道（全差分/伪差分）Σ - Δ模数转换器（ADC），适用于低带宽输入。对于完全稳定的数据，其最大通道扫描速率为50 kSPS（20 μs）。输出数据速率范围为5 SPS至250 kSPS。

AD7175 - 8集成了关键的模拟和数字信号调理模块，允许用户为每个正在使用的模拟输入通道配置单独的设置。每个功能都可以按通道由用户选择。模拟输入和外部参考输入上集成的真正轨到轨缓冲器提供易于驱动的高阻抗输入。精度为2.5 V、低漂移（2 ppm/°C）的带隙内部参考（带有输出参考缓冲器）增加了嵌入式功能，以减少外部元件数量。

数字滤波器允许在27.27 SPS输出数据速率下同时抑制50 Hz和60 Hz。用户可以根据应用中每个通道的需求在不同的滤波器选项之间切换。ADC会自动切换每个选定的通道。进一步的数字处理功能包括可按通道配置的失调和增益校准寄存器。

该器件使用5 V AVDD1 - AVSS电源，或±2.5 V AVDD1/AVSS电源，以及2 V至5 V的AVDD2和IOVDD标称电源供电。规定的工作温度范围为 - 40°C至 + 105°C。AD7175 - 8采用40引脚LFCSP封装。

• 快速灵活的输出速率：5 SPS至250 kSPS
• 通道扫描数据速率为50 kSPS/通道（20 μs稳定时间）
• 性能规格：250 kSPS时17.2位无噪声；2.5 kSPS时20.2位无噪声；20 SPS时24位无噪声；积分非线性（INL）：±1 ppm满量程范围（FSR）
• 50 ms稳定时间下，对50 Hz和60 Hz的滤波器抑制比为85 dB
• 用户可配置输入通道：8个全差分通道或16个单端通道；交叉点多路复用器
• 片上2.5 V参考（±2 ppm/°C漂移）
• 真正轨到轨模拟和参考输入缓冲器
• 内部或外部时钟
• 电源：AVDD1 - δAVSS = 5 V，AVDD2 = 10V，D D = 2至5 V（标称值）；采用±2.5 V AVDD1/AVSS的分离电源
• ADC电流：8.4 mA
• 温度范围： - 40°C至 + 105°C
• 3线或4线串行数字接口（SCLK上有施密特触发器）；兼容串行外设接口（SPI）、QSPI、MICROWIRE和数字信号处理器（DSP）

• 过程控制：可编程逻辑控制器（PLC）/分布式控制系统（DCS）模块
• 温度和压力测量
• 医疗和科学多通道仪器
• 色谱分析
