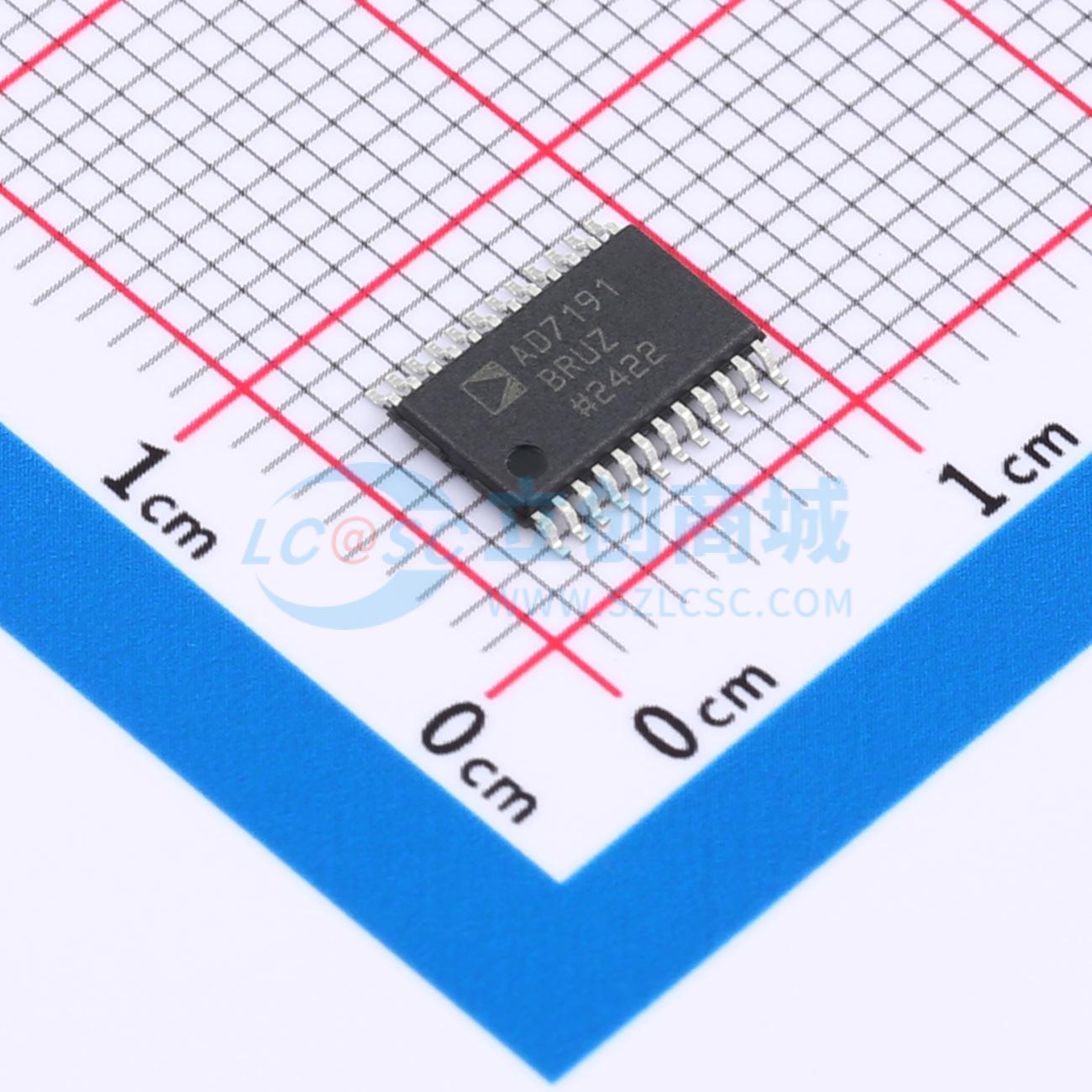

AD7191BRUZ实物图
  • AD7191BRUZ商品缩略图
  • AD7191BRUZ商品缩略图
  • AD7191BRUZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD7191BRUZ

针脚可编程,超低噪声,24位Σ-Δ型ADC用于桥式传感器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
引脚可编程、超低噪声、24位、Σ-Δ型ADC,用于桥式传感器
品牌名称
ADI(亚德诺)
商品型号
AD7191BRUZ
商品编号
C650624
商品封装
TSSOP-24​
包装方式
管装
商品毛重
0.299462克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率24位
采样率10Hz;60Hz;50Hz;120Hz
通道数2
工作电压3V~5.25V
接口类型SPI
差分输入
积分非线性-
工作温度-40℃~+105℃
属性参数值
时钟/振荡器内置;外置
时钟频率(fc)4.92MHz;2.4576MHz~5.12MHz
基准电压源内置;外置
可变增益支持
温度传感器内置
ADC架构Sigma-Delta
数据速率10Hz;50Hz;60Hz;120Hz
静态电流3uA
全量程范围(FSR)625mV;39mV;5V;78mV

商品概述

AD7191是一款低噪声、适用于高精度测量应用的完整模拟前端。它包含一个低噪声24位Σ - Δ模数转换器(ADC)。片上低噪声增益级意味着小幅度信号可直接与ADC连接。它有两个差分模拟输入。该器件还包含一个可用于温度补偿的温度传感器。 为方便使用,AD7191的所有功能均由专用引脚控制。片上可编程增益放大器(PGA)的增益为1、8、64或128,支持±5 V、±625 mV、±78 mV或±39 mV的满量程差分输入。输出数据速率可编程为10 Hz、50 Hz、60 Hz或120 Hz。当输出数据速率设置为10 Hz或50 Hz时,可同时抑制50 Hz和60 Hz的干扰;当输出数据速率设置为60 Hz时,仅抑制60 Hz的干扰。AD7191可使用内部时钟,也可使用外部时钟。 该器件的电源电压范围为3 V至5.25 V,电流消耗为4.35 mA,采用24引脚TSSOP封装。

商品特性

  • 引脚可编程输出速率
  • 输出数据速率:10 Hz、50 Hz、60 Hz、120 Hz
  • 引脚可编程PGA
  • 增益:1、8、64、128
  • 引脚可编程掉电和复位
  • 均方根噪声:在10 Hz(增益 = 128)时为15 nV
  • 最高21.5位无噪声位(增益 = 1)
  • 内部或外部时钟
  • 电桥掉电开关
  • 失调漂移:5 nV/°C
  • 增益漂移:1 ppm/°C
  • 规定的随时间漂移
  • 同时抑制50 Hz/60 Hz干扰
  • 内部温度传感器
  • 电源电压:3 V至5.25 V
  • 电流:4.35 mA
  • 温度范围:-40°C至+105°C
  • 封装:24引脚TSSOP

应用领域

  • 秤重设备
  • 应变计传感器
  • 压力测量
  • 医疗和科学仪器

数据手册PDF
