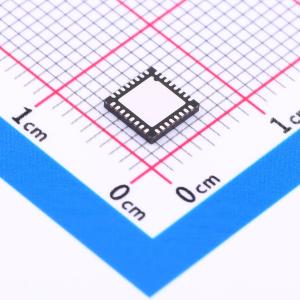

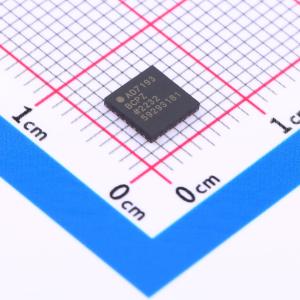

温馨提醒：图片仅供参考，商品以实物为准
AD7193BCPZ-RL7
4通道，4.8 kHz，超低噪声，24位Σ-Δ模数转换器（ADC）带可编程增益放大器（PGA）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置PGA的4通道、4.8 kHz、超低噪声、24位Σ-Δ ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7193BCPZ-RL7
- 商品编号
- C650628
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 4.7Hz | |
| 通道数 | 4 | |
| 工作电压 | 3V~5.25V；2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4.92MHz；2.4576MHz~5.12MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 4.7Hz；4.8kHz | |
| 静态电流 | 3uA |
商品概述
AD7193是一款低噪声、适用于高精度测量应用的完整模拟前端。它包含一个低噪声、24位Σ - Δ模数转换器（ADC）。片上低噪声增益级意味着小幅度信号可直接与ADC连接。 该器件可配置为四个差分输入或八个伪差分输入。片上通道序列器允许同时启用多个通道，AD7193会依次对每个启用的通道进行转换，简化了与该器件的通信。片上4.92 MHz时钟可作为ADC的时钟源，也可使用外部时钟或晶体。该器件的输出数据速率可在4.7 Hz至4.8 kHz之间变化。 该器件拥有非常灵活的数字滤波器，包括快速稳定选项。输出数据速率和稳定时间等变量取决于所选选项。AD7193还具备零延迟选项。 该器件的电源电压范围为3V至5.25 V，电流消耗为4.65 mA，提供28引脚TSSOP封装和32引脚LFCSP封装。
商品特性
- 快速稳定滤波器选项
- 4个差分/8个伪差分输入通道
- 均方根噪声：在4.7 Hz（增益 = 128）时为11 nV
- 在2.4 kHz（增益 = 128）时无噪声位数为15.5位
- 最高22位无噪声位数（增益 = q）
- 失调漂移：±5 nV/°C
- 增益漂移：±1 ppm/°C
- 规定的随时间漂移
- 自动通道序列器
- 可编程增益（1至128）
- 输出数据速率：4.7 Hz至4.8 kHz
- 内部或外部时钟
- 同时抑制50 Hz/60 Hz
- 4个通用数字输出
- 电源：AVDD为3 V至5.25 V，DVDD为2.7 V至5.25 V
- 电流：4.65 mA
- 温度范围：-40°C至+105°C
- 28引脚TSSOP和32引脚LFCSP封装
- 接口：3线串行SPI、QSPI、MICROWIRE和DSP兼容，SCLK上有施密特触发器
应用领域
- PLC/DCS模拟输入模块
- 数据采集
- 应变计传感器
- 压力测量
- 温度测量
- 流量测量
- 秤重系统
- 色谱分析
- 医疗和科学仪器
