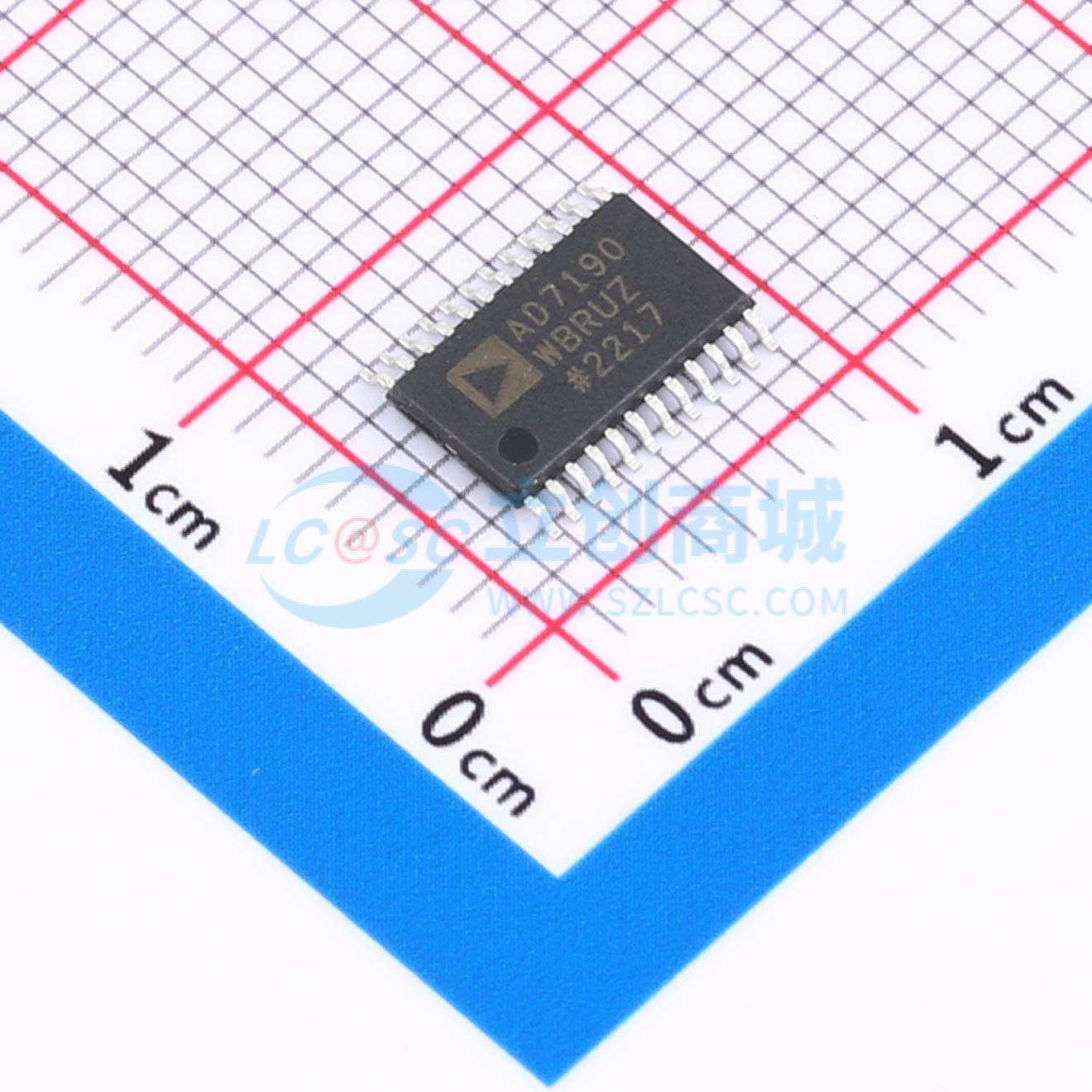

AD7190WBRUZ
内置PGA的4.8 KHZ、超低噪声、24位Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7190是一款低噪声、完整的模拟前端，适用于高精度测量应用。它包含一个低噪声、24位Σ-Δ模数转换器(ADC)。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7190WBRUZ
- 商品编号
- C650622
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 4.8kHz | |
| 通道数 | 2 | |
| 工作电压 | 4.75V~5.25V；2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4.92MHz；2.4576MHz~5.12MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 4.8kHz | |
| 静态电流 | 6mA |
商品概述
AD7190是一款低噪声、适用于高精度测量应用的完整模拟前端。它包含一个低噪声、24位Σ - Δ模数转换器（ADC）。片上低噪声增益级意味着小幅度信号可直接与ADC连接。 该器件可配置为两个差分输入或四个伪差分输入。片上通道序列器允许启用多个通道，AD7190会依次对每个启用的通道进行转换，这简化了与该器件的通信。片上4.92 MHz时钟可作为ADC的时钟源，也可使用外部时钟或晶体。该器件的输出数据速率可在4.7 Hz至4.8 kHz之间变化。 该器件有两种数字滤波器选项。滤波器的选择会影响在编程输出数据速率下的均方根噪声/无噪声分辨率、建立时间以及50 Hz/60 Hz抑制能力。对于要求所有转换都能稳定的应用，AD7190具备零延迟特性。 该器件采用5 V模拟电源和2.7 V至5.25 V的数字电源供电，电流消耗为6 mA，采用24引脚TSSOP封装。
商品特性
- 均方根噪声：在4.7 Hz时为8.5 nV（增益 = 128）
- 在2.4 kHz时具有16位无噪声位（增益 = 128）
- 最高可达22.5位无噪声位（增益 = 9）
- 失调漂移：5 nV/°C
- 增益漂移：1 ppm/°C
- 规定的随时间漂移
- 2个差分/4个伪差分输入通道
- 自动通道序列器
- 可编程增益（1至128）
- 输出数据速率：4.7 Hz至4.8 kHz
- 内部或外部时钟
- 同时抑制50 Hz/60 Hz
- 4个通用数字输出
- 电源：AVDD为4.75 V至5.25 V，DVDD为2.7 V至5.25 V
- 电流：6 mA
- 温度范围：-40°C至+105°C
- 接口：3线串行SPI、QSPI、MICROWIRE和DSP兼容，SCLK上有施密特触发器
- 符合汽车应用要求
应用领域
- 秤重设备
- 应变计传感器
- 压力测量
- 温度测量
- 色谱分析
- PLC/DCS模拟输入模块
- 数据采集
- 医疗和科学仪器
