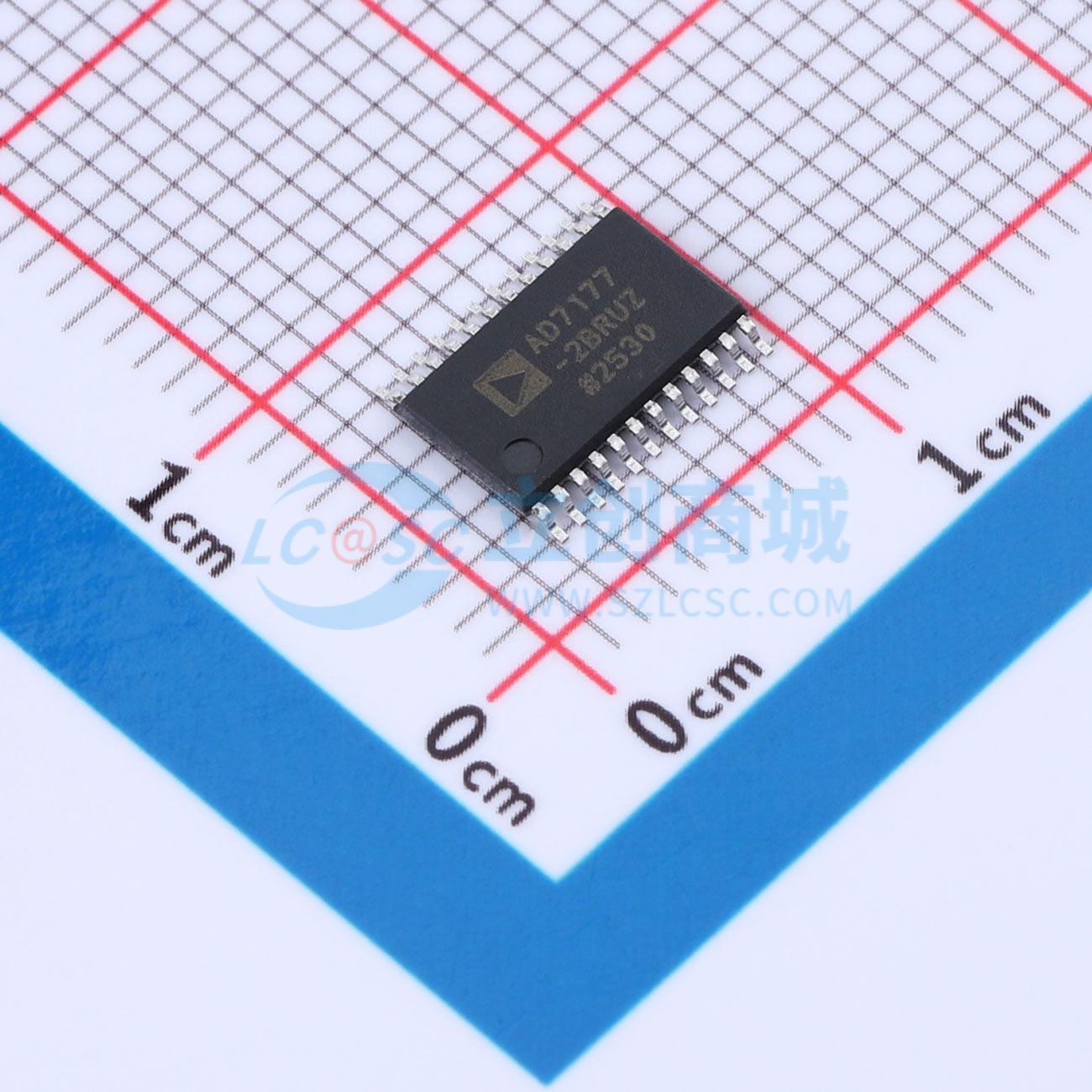

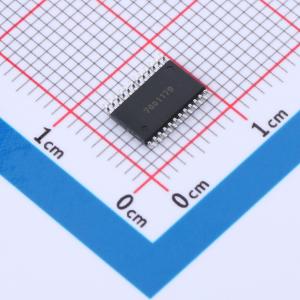

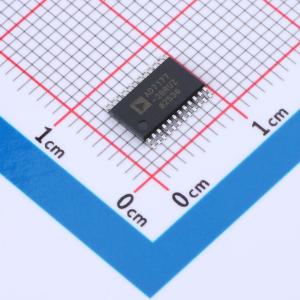

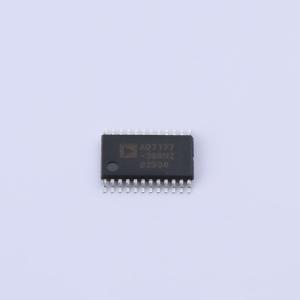

AD7177-2BRUZ-RL7

AD7177 - 2是一款32位低噪声、快速稳定、多路复用的2/4通道（全差分/伪差分）Σ - Δ模数转换器（ADC），适用于低带宽输入。对于完全稳定的数据，其最大通道扫描速率为10 kSPS（100 μs）。输出数据速率范围为5 SPS至10 kSPS。 AD7177 - 2集成了关键的模拟和数字信号调理模块，允许用户为每个正在使用的模拟输入通道配置单独的设置。每个功能都可以由用户按通道进行选择。模拟输入和外部参考输入上集成的真正轨到轨缓冲器提供了易于驱动的高阻抗输入。精密的2.5 V低漂移（2 ppm/°C）带隙内部参考（带有输出参考缓冲器）增加了嵌入式功能，以减少外部元件数量。 数字滤波器允许在27.27 SPS输出数据速率下同时抑制50 Hz和60 Hz。用户可以根据应用中每个通道的需求在不同的滤波器选项之间进行切换。ADC会自动切换每个选定的通道。进一步的数字处理功能包括可按通道配置的失调和增益校准寄存器。 该器件使用5 V的AVDD1电源供电，或使用±2.5 V的AVDD1/AVSS电源，以及2 V至5 V的AVDD2和IOVDD电源。规定的工作温度范围为 - 40°C至 + 105°C。AD7177 - 2采用24引脚TSSOP封装。

• 32位数据输出
• 快速灵活的输出速率：5 SPS至10 kSPS
• 通道扫描数据速率为10 kSPS/通道（稳定时间100 μs）
• 性能规格：10 kSPS时19.1位无噪声位，2.5 kSPS时20.2位无噪声位，5 SPS时24.6位无噪声位，积分非线性（INL）：±1 ppm满量程（FSR）
• 50 ms稳定时间下，对50 Hz和60 Hz的滤波器抑制比为85 dB
• 用户可配置输入通道：2个全差分通道或4个单端通道，交叉点多路复用器
• 片上2.5 V参考（±2 ppm/°C漂移）
• 真正轨到轨模拟和参考输入缓冲器
• 内部或外部时钟
• 电源：AVDD1 - AVSS = 5 V，AVDD2 = IOVDD = 2.5 V至5 V，采用±2.5 V的AVDD1/AVSS分离电源
• ADC电流：8.4 mA
• 温度范围： - 40°C至 + 105°C
• 3线或4线串行数字接口（SCLK上有施密特触发器），兼容串行外设接口（SPI）、QSPI、MICROWIRE和数字信号处理器（DSP）

• 过程控制：可编程逻辑控制器（PLC）/分布式控制系统（DCS）模块
• 温度和压力测量
• 医疗和科学多通道仪器
• 色谱分析
