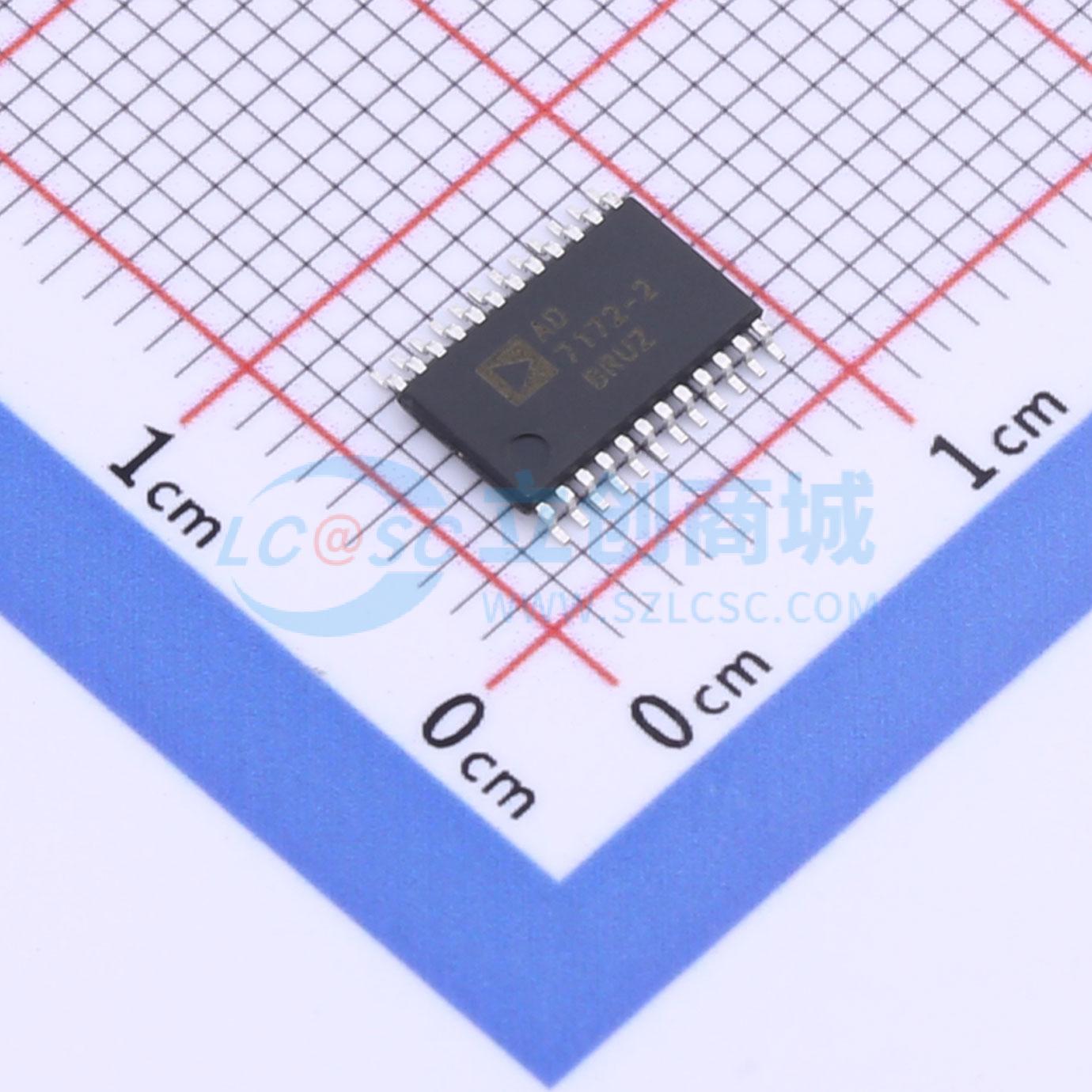

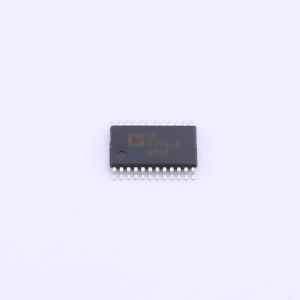

温馨提醒：图片仅供参考，商品以实物为准
AD7172-2BRUZ-RL
低功耗、24位、31.25 kSPS、Σ-Δ ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成真轨到轨缓冲器的低功耗、24位、31.25 KSPS、Σ-Δ型ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7172-2BRUZ-RL
- 商品编号
- C650613
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 31.25kHz | |
| 通道数 | 2 | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 2MHz；2MHz~2.048MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 2ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 31.25kHz | |
| 静态电流 | 1uA |
商品概述
AD7172 - 2是一款智能、低噪声、低功耗、多路复用的Σ - Δ模数转换器（ADC），具有2通道或4通道（全差分/单端）输入，适用于低带宽信号。AD7172 - 2在数据完全稳定时的最大通道扫描速率为6.21 kSPS（161 µs）。输出数据速率范围为1.25 SPS至31.25 kSPS。 AD7172 - 2集成了关键的模拟和数字信号调理模块，允许用户通过SPI为每个正在使用的模拟输入通道配置单独的设置。模拟输入和外部参考输入上集成的真正轨到轨缓冲器提供了易于驱动的高阻抗输入。精度为2.5 V、低漂移（2 ppm/°C）的带隙内部参考（带有输出参考缓冲器）增加了嵌入式功能，减少了外部元件数量。 数字滤波器可在27.27 SPS的输出数据速率下同时抑制50 Hz和60 Hz的干扰。用户可以根据应用中每个通道的需求在不同的滤波器选项之间切换，还具备进一步的数字处理功能，如偏移和增益校准寄存器，这些也可以按通道进行配置。通用输入/输出（GPIO）可与ADC转换时序同步控制外部多路复用器。 规定的工作温度范围为 - 40°C至 + 105°C。 AD7172 - 2采用24引脚TSSOP封装。
商品特性
- 快速灵活的输出速率：1.25 SPS至31.25 kSPS
- 通道扫描数据速率为6.21 kSPS/通道（稳定时间161 µs）
- 性能规格：31.25 kSPS时17.2位无噪声；5 SPS时24位无噪声；积分非线性（INL）：±z ppm满量程（FSR）
- 50 ms稳定时间内，对50 Hz和60 Hz的抑制比达85 dB
- 用户可配置输入通道：2个全差分通道或4个单端通道；交叉点多路复用器
- 片上2.5 V参考（±2 ppm/°C漂移）
- 真正轨到轨模拟和参考输入缓冲器
- 内部或外部时钟
- 电源：AVDD1 = 3.0 V至5.5 V，AVDD2 = 1.8 V至5.5 V；AVDD1和AVSS采用±2.5 V或±1.65 V的分离电源
- ADC电流：1.5 mA
- 温度范围： - 40°C至 + 105°C
- 3线或4线串行数字接口（SCLK上有施密特触发器）；串行端口接口（SPI），与QSPI、MICROWIRE和DSP兼容
应用领域
- 过程控制：可编程逻辑控制器（PLC）/分布式控制系统（DCS）模块
- 温度和压力测量
- 医疗和科学多通道仪器
- 色谱分析
