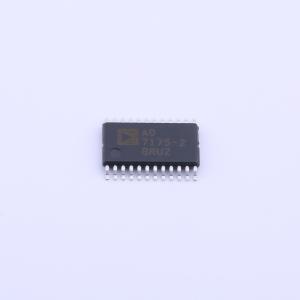

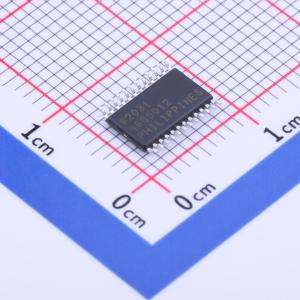

AD7175-2BRUZ-RL

AD7175-2是一款低噪声、快速建立、多路复用、2/4通道(全差分/伪差分)Σ-Δ型模数转换器(ADC)，适合低带宽输入。对于完全建立的数据，其最大通道扫描速率为50 kSPS (20 µs)。输出数据速率范围为5 SPS至250 kSPS。 AD7175-2集成关键的模拟和数字信号调理模块，可让用户针对所用的每个模拟输入通道单独进行配置。每种特性都能以通道为基础进行选择。模拟输入端和外部基准输入端集成真轨到轨缓冲器，提供易于驱动的高阻抗输入。精密2.5 V低漂移 (2 ppm/°C) 带隙内部基准电压源(带输出基准电压缓冲)增加了嵌入式功能，同时减少了外部元件数。 数字滤波器能以27.27 SPS输出数据速率进行50 Hz/60 Hz同步抑制。用户可根据应用中每个通道的需要而在不同滤波器选项之间进行切换。ADC可自动在每个选定的通道间进行切换。更多数字处理功能包括失调和增益校准寄存器，可基于通道进行配置。 器件采用5 V AVDD1或 ±2.5 V AVDD1/AVSS、2 V至5 V AVDD2以及IOVDD电源供电。AD7175-2的额定工作温度范围为 -40°C至 +105°C，提供24引脚TSSOP封装。

• 快速且灵活的输出速率：5 SPS至250 kSPS通道扫描数据速率：50 kSPS/通道 [20 µs建立时间]
• 性能规格：17.2位无噪声分辨率 (250 kSPS)；20位无噪声分辨率 (2.5 kSPS)；24位无噪声分辨率(20 SPS)；积分非线性(INL)：FSR的 ±τ ppm
• 50 Hz和60 Hz抑制：85 dB，建立时间为 50 ms
• 用户可配置的输入通道：2个差分通道或4个单端通道交叉点多路复用器
• 2.5 V片内基准电压源 (±2 ppm/°C漂移)
• 真轨到轨模拟和基准输入缓冲器
• 内部或外部时钟
• 电源：AVDD1 = 5 V，AVDD2 = IOVDD = 2 V至5 V分离电源，AVDD1/AVSS为 ±2.5 V
• ADC电流：8.4 mA
• 温度范围： -40°C至 +105°C
• 3或4线串行数字接口(SCLK上为施密特触发器)串行端口接口(SPI)、QSPI、MICROWIRE和DSP兼容

• 过程控制：PLC/DCS模块温度和压力测量
• 医疗与科学多通道仪器
• 色谱仪
