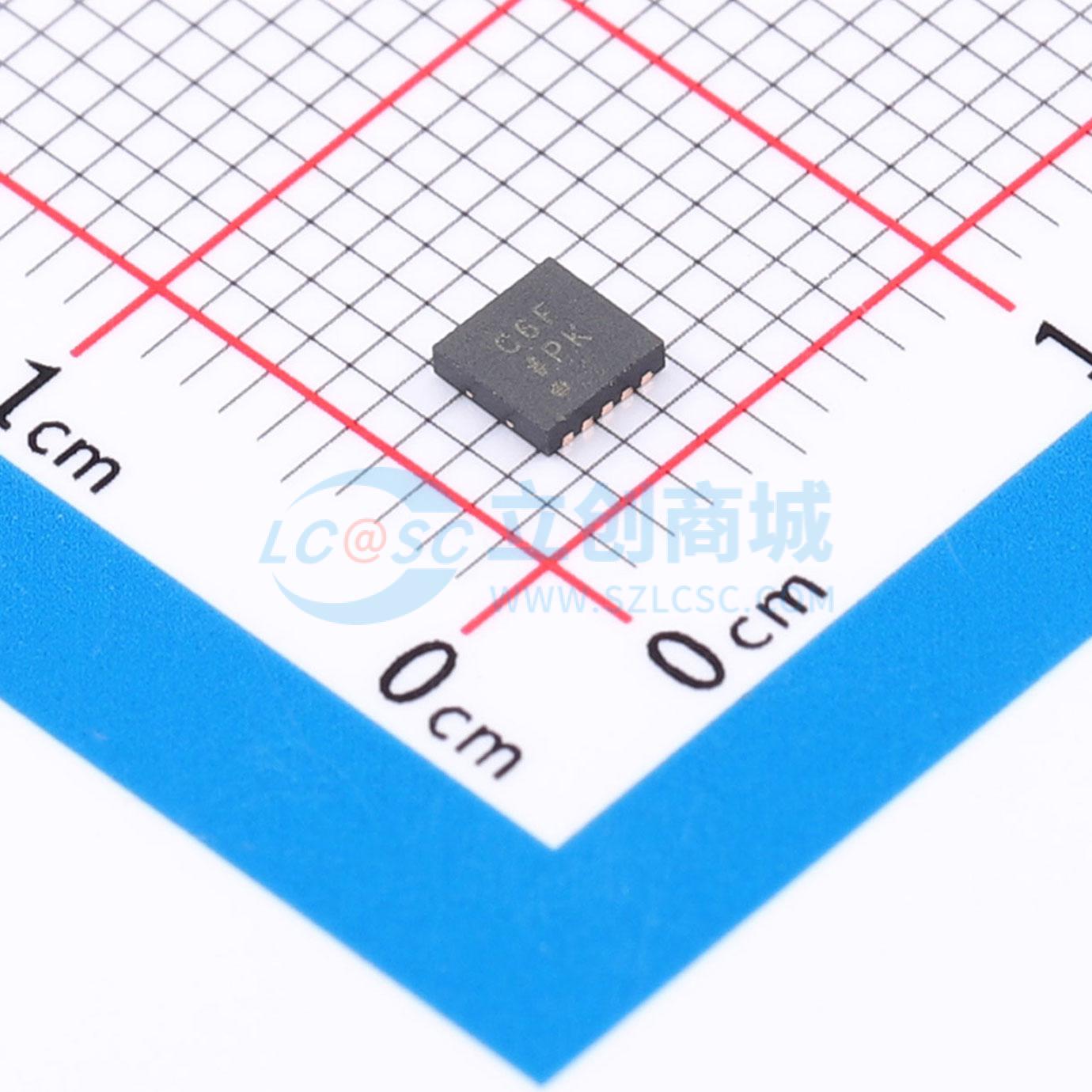

温馨提醒：图片仅供参考，商品以实物为准
AD7170BCPZ-REEL7
12位低功耗Σ−Δ型ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7170BCPZ-REEL7
- 商品编号
- C650611
- 商品封装
- LFCSP-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+105℃ |
商品概述
AD7170是一款超低功耗的12位模数转换器（ADC）。它包含一个精密的12位sigma-delta（Σ-Δ）ADC和一个片上振荡器。AD7170仅消耗135 μA电流，特别适用于对功耗要求极低的便携式或电池供电产品。AD7170还具备掉电模式，在此模式下器件仅消耗5 μA电流，从而延长了产品的电池使用寿命。 为方便使用，AD7170的所有功能均通过专用引脚进行控制。每次读取数据时，8个状态位会附加到12位转换结果之后。这些状态位包含一个模式序列，可用于确认串行传输的有效性。 AD7170的输出数据速率为125 Hz，建立时间为24 ms。AD7170具有一个差分输入，增益为1。这在用户需要使用外部放大器来实现特定系统滤波或增益要求的应用中非常有用。 AD7170的电源电压范围为2.7 V至5.25 V。它采用10引脚LFCSP封装。 AD7171是AD7170的16位版本。它具有与AD7170相同的功能集，并且引脚完全兼容。
商品特性
- 输出数据速率：125 Hz
- 引脚可编程掉电和复位
- 状态功能
- 内部时钟振荡器
- 电流：135 μA
- 电源电压：2.7 V至5.25 V
- 温度范围：-40°C至+105°C
- 封装：10引脚、3 mm×3 mm LFCSP
应用领域
- 压力测量
- 工业过程控制
- 便携式仪器仪表
