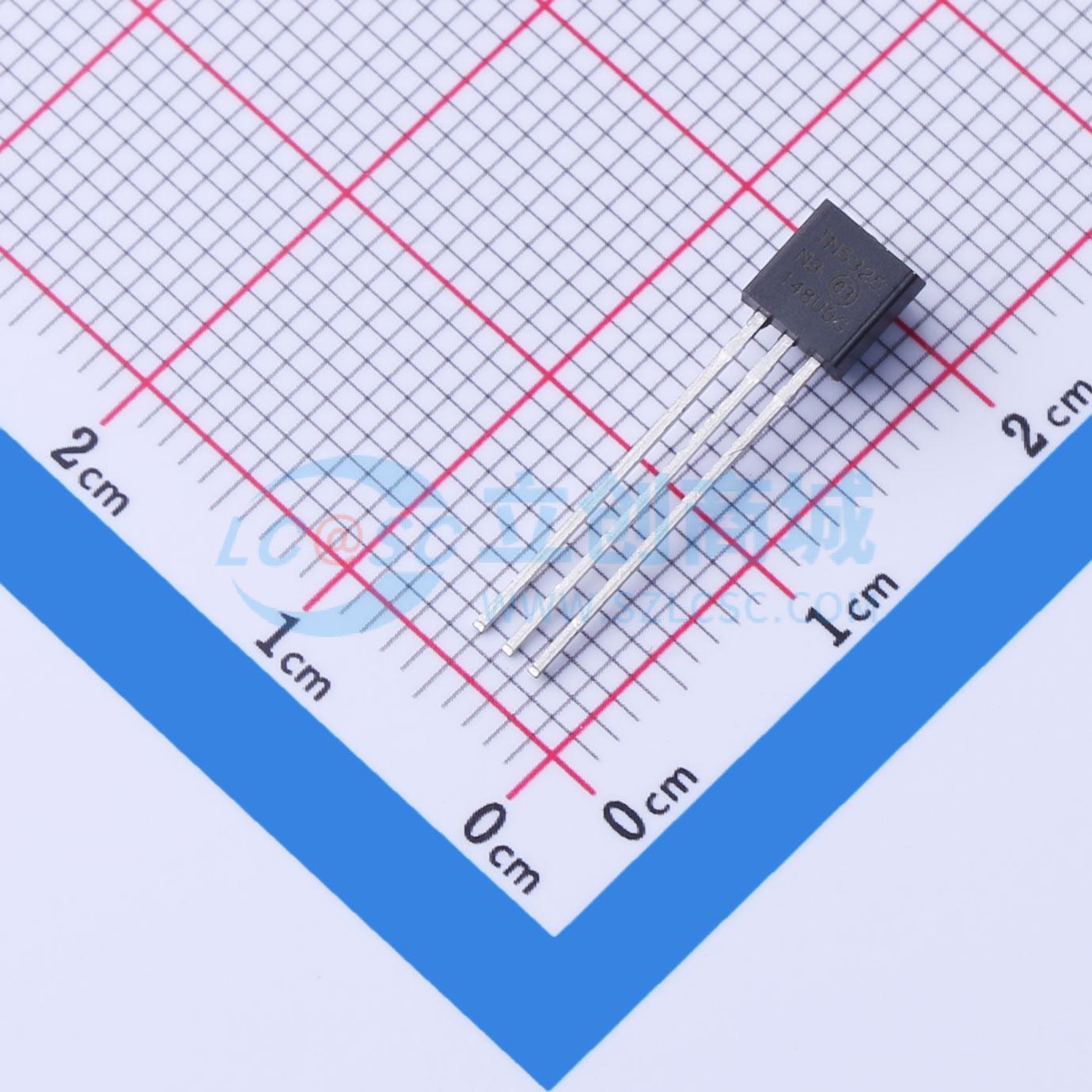

TN5325N3-G实物图

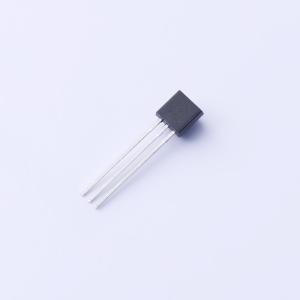

  • TN5325N3-G商品缩略图

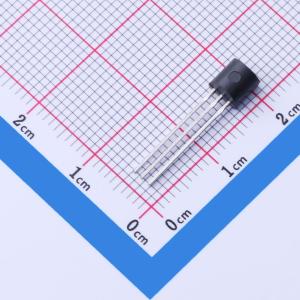

  • TN5325N3-G商品缩略图
  • TN5325N3-G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TN5325N3-G

1个N沟道 耐压:250V 电流:215mA

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
TN5325N3-G
商品编号
C632584
商品封装
TO-92-3​
包装方式
袋装
商品毛重
0.6克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)250V
连续漏极电流(Id)215mA
属性参数值
导通电阻(RDS(on))7Ω@10V,1A
耗散功率(Pd)740mW
阈值电压(Vgs(th))2V
输入电容(Ciss)110pF@25V

商品概述

TN5325是一款低阈值、增强型(常关)晶体管,采用垂直双扩散金属氧化物半导体(DMOS)结构和成熟的硅栅制造工艺。这种结合使该器件具备双极晶体管的功率处理能力,以及MOS器件固有的高输入阻抗和正温度系数。作为所有MOS结构的特性,该器件不会出现热失控和热致二次击穿。

微芯科技(Microchip)的垂直DMOS场效应晶体管(FET)非常适合广泛的开关和放大应用,这些应用需要极低的阈值电压、高击穿电压、高输入阻抗、低输入电容和快速开关速度。

商品特性

  • 低阈值(最大2V)
  • 高输入阻抗和高增益
  • 无二次击穿
  • 低输入电容(CISS)和快速开关速度

应用领域

  • 逻辑电平接口(适用于TTL和CMOS)-固态继电器-电池供电系统-光伏驱动器-模拟开关-通用线路驱动器-电信开关

数据手册PDF
